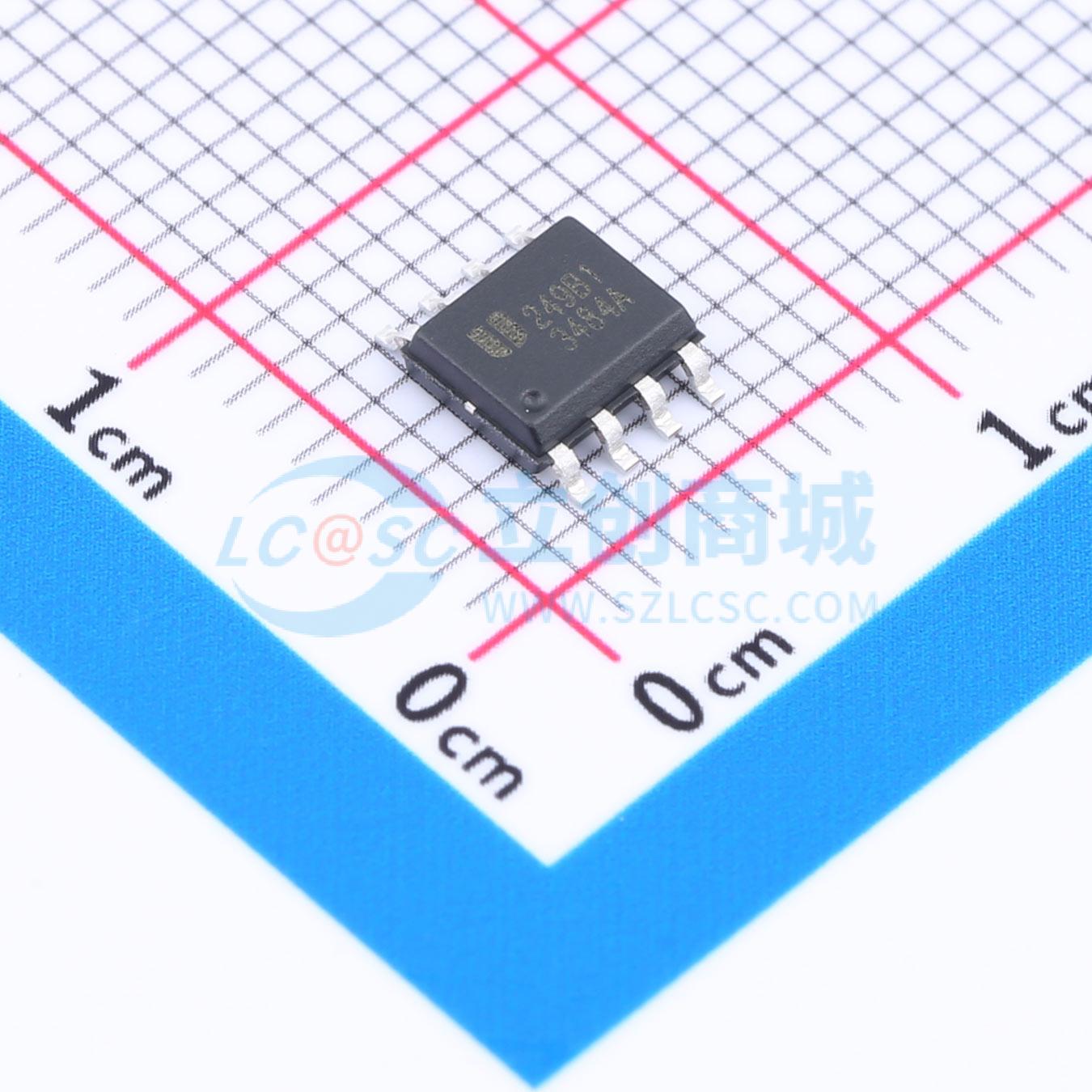

温馨提醒：图片仅供参考，商品以实物为准
EUP3484ADIR1
3A 30V 340KHz 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EUP3484A 是一款3A输出电流的同步降压转换器,支持4.5V到30V的输入电压范围,输出电压可通过外部电阻分压器设置在0.925V到20V之间。具有自动脉冲跳跃模式、软启动功能、过流保护和热关断保护。
- 品牌名称
- EUTECH(德信)
- 商品型号
- EUP3484ADIR1
- 商品编号
- C487772
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~30V | |
| 输出电压 | 925mV~20V | |
| 输出电流 | 3A | |
| 开关频率 | 340kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
EUP3484A是一款同步电流模式降压稳压器，能够驱动3A连续负载电流，具备出色的线性和负载调节能力。EUP3484A的输入电压范围为4.5V至30V，通过电阻分压器可将输出电压从0.925V外部设置到20V。 故障保护功能包括逐周期限流和热关断。在关断模式下，稳压器的电源电流仅为1μA。可编程软启动功能可将初始启动时的浪涌电源电流和输出过冲降至最低。自动脉冲跳跃模式操作可提高轻载时的效率。 EUP3484A所需的外部元件数量最少。
商品特性
- 3A输出电流
- 轻载时自动脉冲跳跃模式
- 35V输入浪涌保护
- 集成160mΩ/110mΩ DMOS开关
- 4.5V至30V输入工作范围
- 输出电压可从0.925V调节至20V
- 效率高达95%
- 1μA关断电流
- 固定340KHz频率
- 可编程软启动
- 热关断和过流保护
- 输入电源过压和欠压锁定
- 230ns最小导通时间
- 采用符合RoHS标准且100%无铅、无卤素的SOP - 8 (EP)封装
应用领域
- 分布式电源系统
- 网络系统
- 电脑显示器、便携式电子设备
