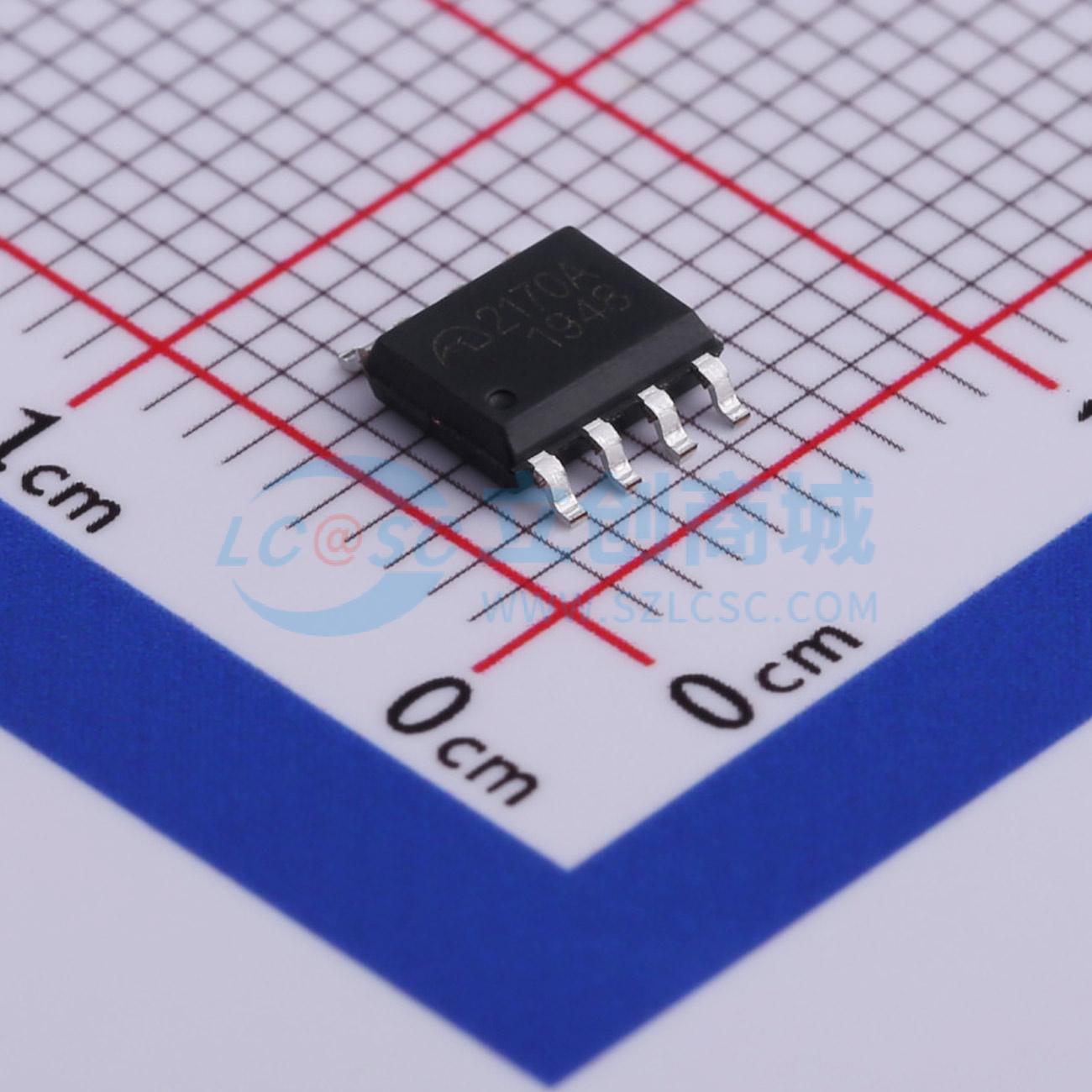

ME2170ASG
微盟 升压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ME2170是一款由基准电压源、振荡电路、误差放大电路、相位补偿电路、电流限制电路等构成的CMOS升压型DC/DC LED驱动。 由于内置了低导通电阻的增强型N沟道功率MOSFET，因此适用于需要高效率、高输出电流的应用电路。 另外，可通过在VSENSE端子连接电流检测电阻 (RSENSE ) 来限制输出电流。
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME2170ASG
- 商品编号
- C487899
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.5V~6V | |
| 开关频率 | 800kHz~1.2MHz | |
| 输出电流 | 750mA |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 欠压保护(UVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
ME2170是一款由基准电压源、振荡电路、误差放大电路、相位补偿电路、电流限制电路等构成的CMOS升压型DC/DC LED驱动。 由于内置了低导通电阻的增强型N沟道功率MOSFET，因此适用于需要高效率、高输出电流的应用电路。 另外，可通过在VSENSE端子连接电流检测电阻 (RSENSE ) 来限制输出电流。由于将电流检测电压 (VSENSE) 设定为107mV，因此可减少在RSENSE端产生的损耗。 ME2170外围的输出电容可使用陶瓷电容器。并且，采用了SOP8封装，散热性好，可适用于高密度安装高精度高效率的应用。
商品特性
- 可自由设置恒流大小：如当设定RSENSE = 143mΩ时，恒流值是750mA
- 输入范围：2.5 ~ 6V
- 带载输出：2串 (≲ 9W) LED，3串 (≤ 9W) LED
- 设置VΔUT = 12V时，推荐Vin不低于3.1V
- 工作频率：1.0MHz
- 基准电压：1.25V
- 消耗电流低: 静止时60μA (典型值)
- 软启动时间: 2ms（典型值）
- UVLO (欠压锁定) 功能：VDD < 2.3V
- 外接元器件: 电感器、二极管、电容器、电阻
应用领域
- 2串 (≤ 9W) LED灯
- 3串 (≤ 9W) LED灯
