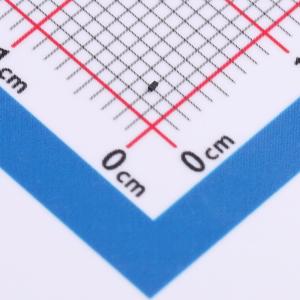

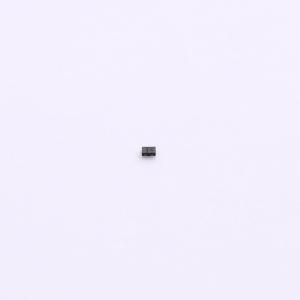

温馨提醒：图片仅供参考，商品以实物为准
SESD0201X1UN-0020-090/RF2192-000
超低电容分立瞬态电压抑制二极管阵列，提供单向和双向静电放电保护，适用于高速串行接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SESD0201X1UN-0020-090/RF2192-000
- 商品编号
- C47344238
- 商品封装
- DFN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.005467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 9.2V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 击穿电压(VBR) | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 25nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.2pF |
商品概述
该系列超低电容分立式瞬态电压抑制二极管为最具挑战性的高速串行接口提供单向和双向静电放电保护。其低关态电容、极低漏电流（小于50纳安）和低动态电阻使其兼容高速信号传输，例如USB 3.1、HDMI 2.0、DisplayPort和V-by-One。该系列具备±20kV的静电放电（依据IEC 61000-4-2标准）防护等级，并采用行业流行的0402和0201封装尺寸。
商品特性
- 最大双向关态电容为0.13皮法
- 最大单向关态电容为0.25皮法
- 符合IEC 61000-4-2标准，空气放电和接触放电防护等级达±20kV
- 低钳位电压，双向型在Ipp = 2A（tp = 8/20μs）条件下为10V
- 具备生产件批准程序能力
- 采用薄型0201和0402 DFN封装
- 有助于实现卓越的信号完整性
- 符合汽车报废指令要求
- 符合有害物质限制指令要求且无铅
- 通过AEC-Q101认证
应用领域
- 超高速数据线路
- USB 3.1、3.0、2.0
- HDMI 2.0、1.4a、1.3
- DisplayPort
- Thunderbolt（Light Peak）
- V-by-One
- LVDS接口
- 消费类、移动和便携式电子产品
- 需要在小尺寸封装中实现高静电放电性能的应用
