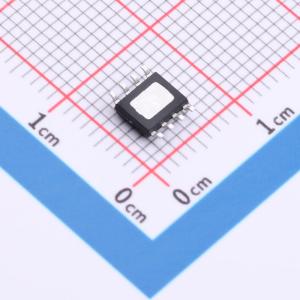

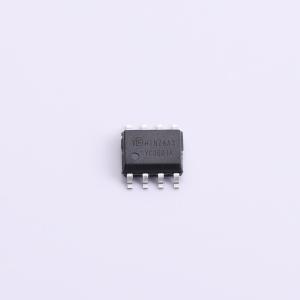

温馨提醒：图片仅供参考，商品以实物为准
HTN78A3SPER
降压型 3A 6V~140V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 嘉兴禾润
- 商品型号
- HTN78A3SPER
- 商品编号
- C47344066
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.126克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~140V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 100kHz~1MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 260uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；外部补偿；逐波限流；过流保护；工作状态指示；可调限流；打嗝限流 |
商品概述
HTN78A3是一款3A降压转换器，具有6V至140V的宽输入电压范围，并集成了250mΩ高侧MOSFET。该器件采用基于纹波的电压模式控制，支持脉冲跳跃调制，有助于在轻载条件下实现高效率。其开关频率可通过外部电阻在100kHz至1MHz范围内编程设置。该器件支持从高输入电压到低输出电压的功率转换，开关MOSFET的最小导通时间为120ns。它提供典型的3ms软启动时间，以防止启动时的浪涌电流。HTN78A3具备外部环路补偿功能，可灵活优化环路稳定性或响应速度。该器件提供谷值电流限制、热关断保护、输出过压保护、输出过载保护以及输入欠压保护，并采用ESOP8封装。
商品特性
- 3A转换器，内置250mΩ高侧功率管
- 输入电压范围：6V~140V
- 轻载时采用脉冲跳跃模式以实现高效率
- 可编程开关频率最高达1MHz
- 采用COT纹波电压模式控制架构
- 具备过压、过流及过温保护功能
- 采用无铅ESOP8封装
应用领域
- 电动自行车
- 太阳能系统
- 工业电源
- 汽车系统
