BQ25858QWRRVRQ1

BQ25858-Q1、BQ25858B-Q1是车规级宽输入电压双向开关型升降压控制器。该器件可在宽电压范围内提供高效率稳压，带有输出恒流-恒压控制。器件集成了升降压转换器的所有环路补偿，因此可提供高密度解决方案，易于使用。在反向模式下，器件从输出电源获取电能，调节输入端子电压，并额外增加恒流环路用于保护。除I2C主机控制模式外，该器件还支持可编程硬件限制。输入电流和输出电流稳压目标可分别通过IIN引脚和IOUT引脚上的单个电阻设置。默认情况下，器件被编程为提供5V输出，目标输出电压可通过VOUT_REG寄存器位调整。

• 通过AEC-Q100汽车应用认证，温度等级1:-40℃ ≤ TA ≤ 150℃
• 宽输入电压工作范围:4.4V 至 70V，步长20mV
• 带NFET驱动器的同步升降压DC/DC控制器
• 开关频率可在200kHz至600kHz之间调节
• 开关频率抖动用于降低EMI噪声（DRSS）
• 可选择同步至外部时钟
• 集成环路补偿，带有软启动
• 可选择PFM工作模式以提高轻载效率（支持PFM或强制PWM选项）
• 可选择栅极驱动器电源输入以优化效率
• 支持正反向功率方向的USB-PD扩展功率范围（EPR）
• 输出电压可调范围为3.3V至60V，步长20mV
• 可调节输入和输出电流稳压（RAC_SNS、ROUT_SNS），使用5mΩ电阻时范围为400mA至20A，步长50mA
• 旁路模式，VOUT = VAC时可实现最高效率
• 仅降压模式
• 输出电压稳压精度±2%
• 输出/输入电流稳压精度±3%
• 输入电压稳压精度±2%
• I2C控制，可实现最优系统性能，同时支持电阻可编程选项
• 硬件可调节输入和输出电流限制
• 集成16位ADC，用于电压、电流和温度监测
• 可调节输入过压和欠压保护
• 输出过压和过流保护
• 热关断
• 输入电源存在状态输出（PG）
• 开关操作状态输出（STAT）

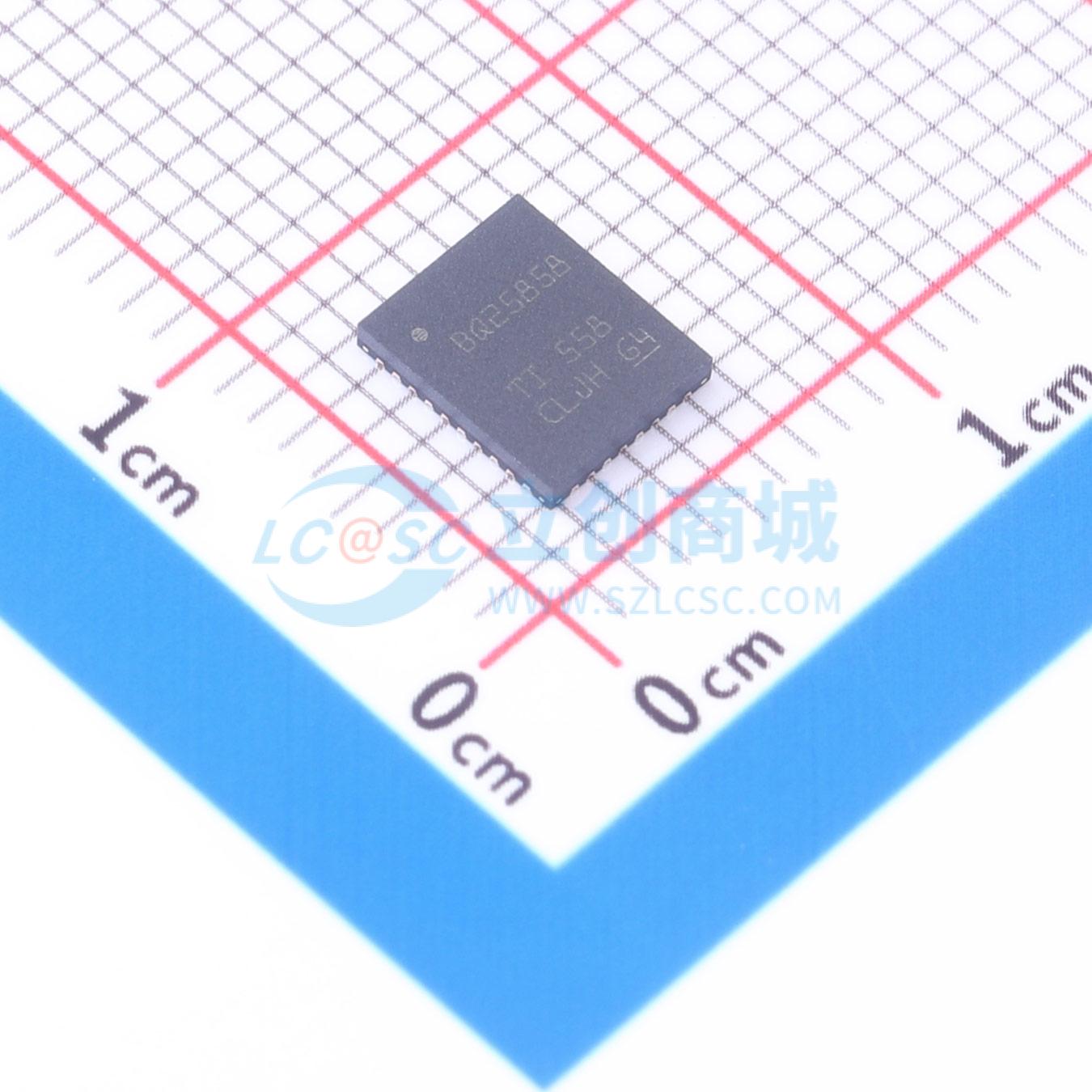

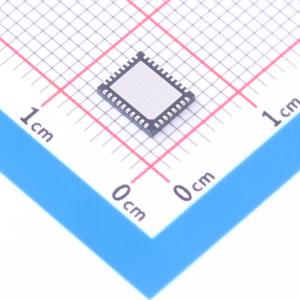

• 采用36引脚5mm × 6mm带可润湿侧翼的QFN封装

• 低压电池系统
• 汽车USB充电
• 中央计算单元多域
• ADAS域控制器
• 信息娱乐和仪表集群
