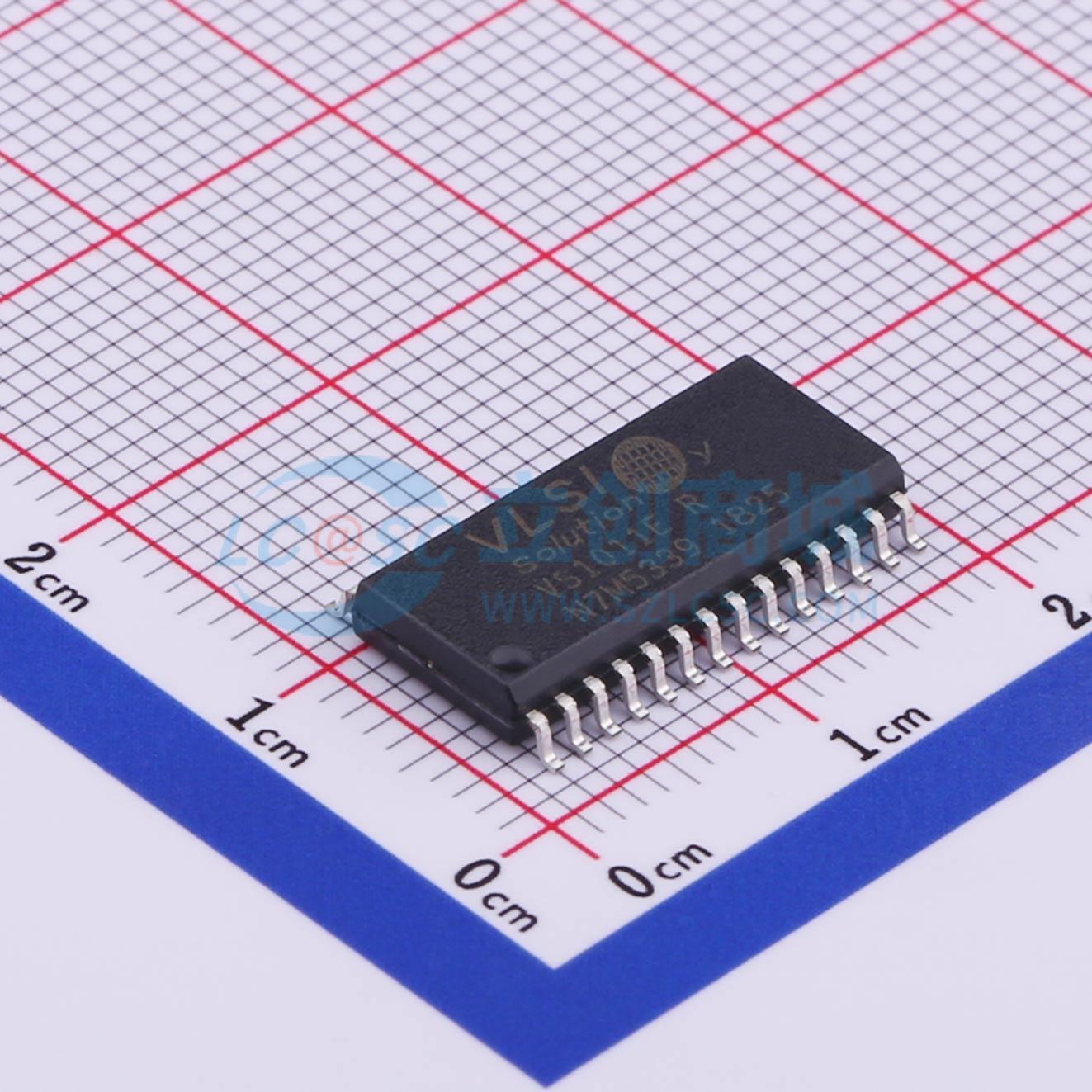

VS1011E-S

VS1011e是一款单芯片MPEG音频（MP3）解码集成电路。它包含一个高性能、低功耗的DSP内核VS_DSP4、工作内存、用于用户应用的5 KiB指令RAM和0.5 KiB数据RAM、串行控制和输入数据接口、4个通用I/O引脚，以及一个高质量的可变采样率立体声DAC，其后连接耳机放大器和公共缓冲器。 VS1011e通过串行输入总线接收输入比特流，它作为系统从设备监听该总线。输入流被解码，并通过数字音量控制传递到一个18位过采样、多位Σ-Δ DAC。解码过程通过串行控制总线进行控制。除基本解码外，还可以在用户RAM中添加特定应用功能，如DSP效果。 VS1011e可直接从SPI EEPROM启动，无需单独的微控制器即可运行独立应用程序。

• 解码MPEG 1.0和2.0音频第三层（MP3：CBR、VBR、ABR）；可选第一层和第二层（MP1、MP2）；WAV（PCM + IMA ADPCM）
• 外部时钟为12.0 MHz时，支持320 kbit/s的MP3解码
• 支持所有音频格式的流传输
• 低音和高音控制
• 可使用单个12..13 MHz或24..26 MHz外部时钟运行
• 内部时钟倍频器
• 低功耗运行
• 高质量立体声DAC，通道间无相位误差
• 立体声耳机驱动器，可驱动30 Ω负载
• 模拟和数字部分分别采用2.5..3.6 V工作电压
• 串行控制和数据接口
• 可作为从协处理器使用
• 5.5 KiB片上RAM，用于用户代码/数据
• 支持SPI启动，用于独立应用
• 可通过软件和4个GPIO引脚添加新功能
• 采用无铅且符合RoHS标准的LQFP - 48和SOIC - 28封装
