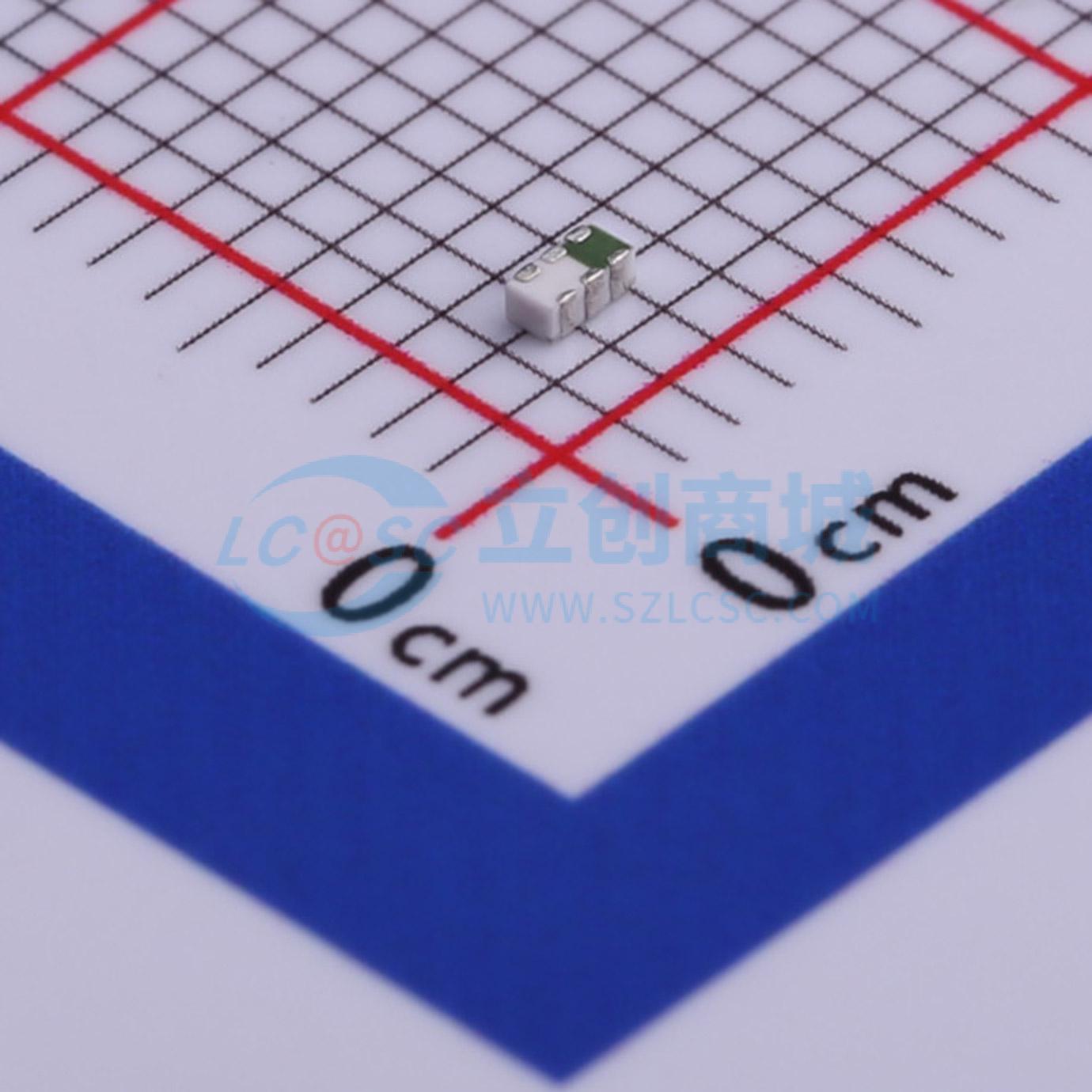

温馨提醒：图片仅供参考，商品以实物为准

MDPX18M1524P69-D03M

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 叠层片式双工器，设计用于PHS、WLAN、GSM、Bluetooth、PDA和无绳电话机中，具有低的插入损耗、高的衰减和小体积SMID片式设计，能减少复杂的调校工作，可以简化电路设计。
品牌名称: microgate(麦捷科技)
商品型号: MDPX18M1524P69-D03M
商品编号: C486318
商品封装: 0603
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

“麦捷”微波双工器系列产品设计用于PHS、WLAN、GSM、Bluetooth、PDA 和无绳电话机中，具有低的插入损耗、高的衰减和小体积SMD 片式设计，能减少复杂的调校工作，可以简化电路设计。 “Microgate” Microwave Diplexer series are designed to be used in PHS、WLAN、GSM、Bluetooth、 PDA & Cordless phones with low insertion loss and high attenuation as well as small size SMD chip design , which can simplify your complex tuning and circuit design .

应用领域

PHS
WLAN
GSM
Bluetooth
PDA
无绳电话机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	双工器
	低频带衰减(Min)	15dB
	高频带衰减(Min)	20dB
	工作温度	-40℃~+85℃

	属性	参数值
	低频带范围	1.57GHz~1.61GHz
	高频带范围	4.9GHz~6GHz
	低频带插入损耗(Max)	0.65dB
	高频带插入损耗(Max)	0.6dB
