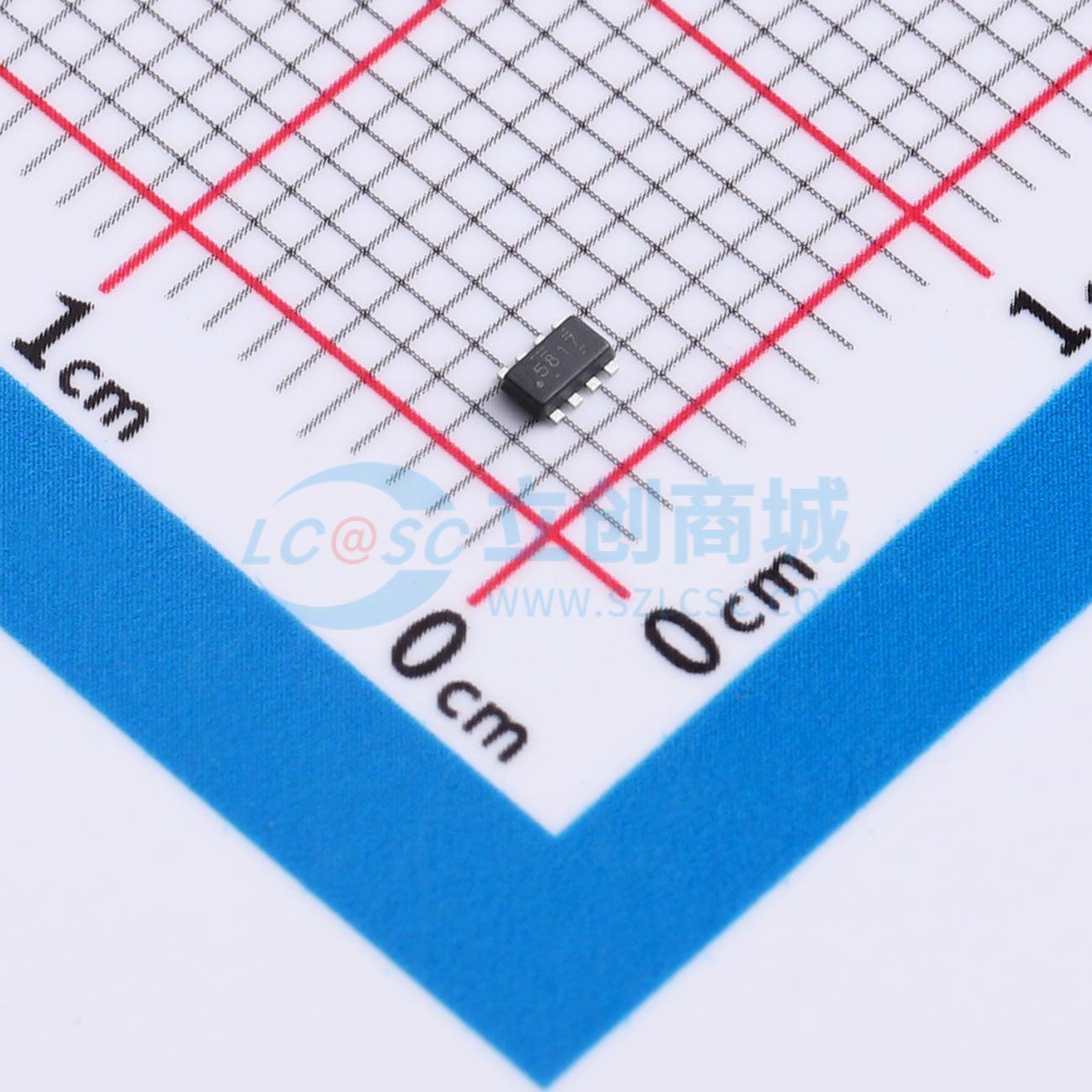

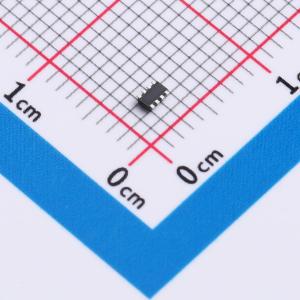

温馨提醒：图片仅供参考，商品以实物为准

LP5817DRLR

3通道I2C接口RGB LED驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该器件具有超低的工作电流，在关断模式下为 0.1μA（典型值），使能时为 0.15mA（典型值），LED 亮起时为 0.2mA（典型值）。该器件采用模拟调光和 PWM 调光两种方法实现强大的调光性能。每个 LED 的输出电流可在 0.1mA 至 25.5mA 或 0.2mA 至 51mA 之间以 256 个阶跃进行调节。8 位 PWM 发生器可对 LED 亮度进行平滑且无可闻噪声的调光控制。
品牌名称: TI(德州仪器)
商品型号: LP5817DRLR
商品编号: C47262829
商品封装: SOT-583
包装方式: 编带
商品毛重: 0.27克(g)

商品参数

商品概述

LP5817 是一款 3 通道 RGB LED 驱动器。该器件具有超低的工作电流，在关断模式下为 0.1 μA （典型值），启用时为 0.15 mA （典型值），LED 亮起时为 0.2 mA （典型值）。该器件采用模拟调光和PWM调光两种方法实现调光性能。每个LED的输出电流可在0.1mA至25.5mA或0.2mA至51mA之间以256个阶跃进行调节。8位PWM发生器可对LED亮度进行平滑且无可闻噪声的调光控制。

商品特性

VCC范围为2.5V至5.5V
逻辑引脚兼容1.8V、3.3V和5V电压
输出电压高达5.5V
3个高精度恒定电流阱
每个通道输出电流范围0.1mA 至 51mA
器件间误差最大为±8%
通道间误差最大为±3%
超低余量电压
超低功耗
关断模式典型电流为0.1μA
待机模式典型电流为22μA
禁用输出通道时典型电流为0.15mA
LED电流为25.5mA时典型电流为0.23mA
支持模拟调光（电流增益控制）
全局1位最大电流可设置为25.5mA 或 51mA
支持单独的8位点电流设置
PWM调光频率高达23kHz，无可闻噪声
支持单独的8位PWM调光分辨率
支持线性或指数调光曲线
最高400kHz的I²C接口
ESD等级:4kV HBM、1.5kV CDM
提供两种封装:1.6mm2.1mm SOT583-8（间距0.5mm）、1.36mm0.8mm DSBGA-8（间距0.35mm）
工作温度范围为-40°C 至 125°C

应用领域

个人电子产品LED动画和指示
虚拟现实 (VR) 耳麦
游戏控制器和外设
电动玩具和机器人玩具
智能扬声器
无线扬声器
固态硬盘(SSD)
电子智能锁
耳麦/耳机和耳塞
GPS个人导航设备
WLAN/Wi-Fi 接入点
可视门铃
视频会议系统

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.5V~5.5V
	开关频率	23kHz
	通道数	3
	输出电压	0V~5.5V

	属性	参数值
	输出电流	51mA
	调光	PWM；I2C
	功能特性	过温保护(OTP)
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	8%
