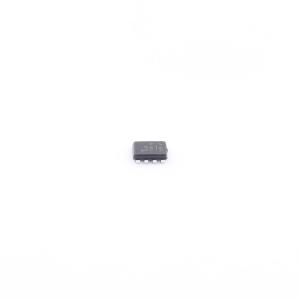

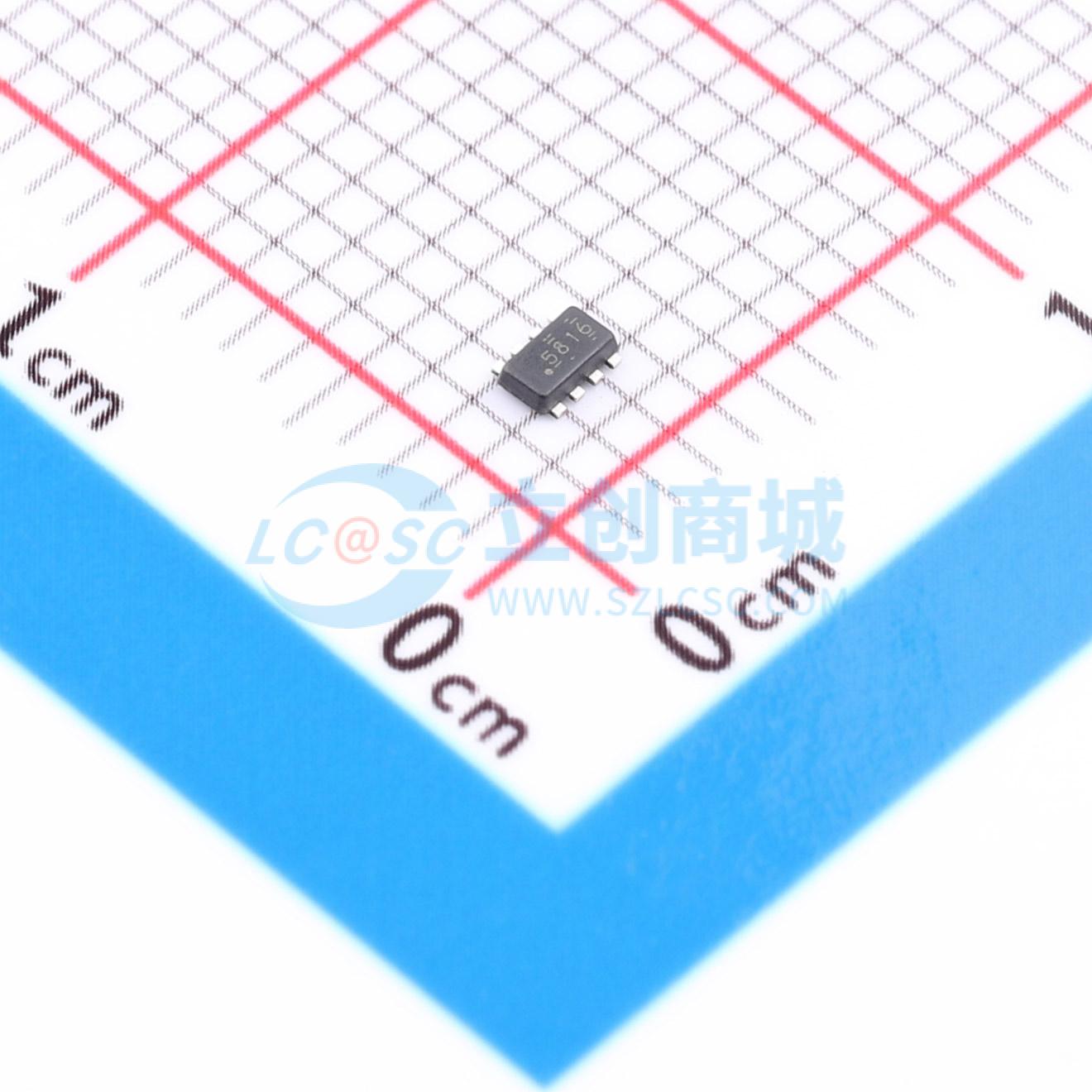

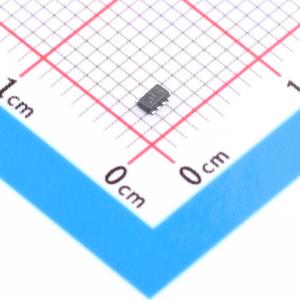

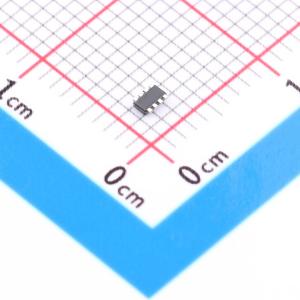

LP5816DRLR
4通道I2C接口RGBW LED驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP5816DRLR
- 商品编号
- C47262832
- 商品封装
- SOT-583-8
- 包装方式
- 编带
- 商品毛重
- 0.211765克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 输出电流 | 51mA | |
| 功能特性 | 过温保护(OTP) |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
LP5816是一款4通道RGBW LED驱动器。该器件具有超低工作电流，关断模式下典型值为0.1μA，器件使能时典型值为0.1mA，LED点亮时典型值为0.2mA。该器件同时采用模拟调光和PWM调光方式，可实现出色的调光性能。每个LED的输出电流可分256级调节，调节范围为0.1mA至25.5mA或0.2mA至51mA。8位PWM发生器可实现平稳无听觉噪声的LED亮度调光控制。
商品特性
- VCC范围为2.5 V 至 5.5 V
- 逻辑引脚兼容1.8V、3.3V和5V
- 输出电压最高可达5.5 V
- 4路高精度恒流沉
- 每通道电流范围0.1mA 至 51mA
- 器件间误差最大±8%
- 通道间误差最大±3%
- 超低裕压:25.5mA时最大135mV，51mA时最大275mV
- 超低功耗
- 关断电流典型值0.1μA
- 待机电流典型值22μA
- 关闭输出通道时工作电流典型值0.15mA
- LED电流为25.5mA时工作电流典型值0.23mA
- 支持模拟调光（电流增益控制）
- 全局1位最大电流（MC）设置，可选25.5mA或51mA
- 独立8位点电流（DC）设置
- PWM调光最高可达无听觉噪声的23kHz
- 独立8位PWM调光分辨率
- 支持线性或指数调光曲线
- 支持最高400kHz的I²C接口
- ESD防护:4kV HBM，1.5kV CDM
- 提供1.6mm*2.1mm SOT583-8封装，引脚间距0.5mm
- 提供1.36mm*0.8mm DSBGA-8封装，引脚间距0.35mm
- 工作温度范围为-40℃ 至 125℃
应用领域
- 虚拟现实（VR）头显
- 游戏手柄及外设
- 电子和机器人玩具
- 智能音箱
- 无线音箱
- 固态硬盘（SSD）
- 电子智能锁
- 头戴式耳机/耳机及耳塞
- GPS个人导航设备
- WLAN/Wi-Fi接入点
- 可视门铃
- 视频会议系统
