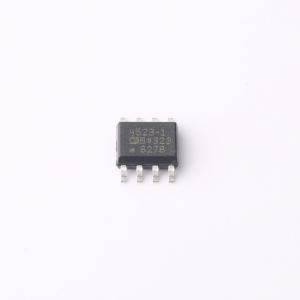

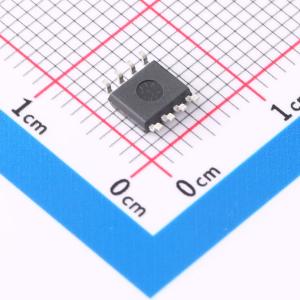

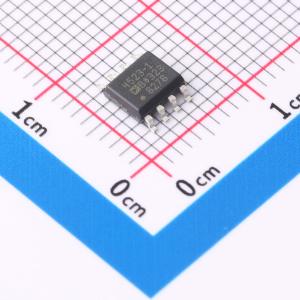

温馨提醒：图片仅供参考，商品以实物为准
ADA4523-1BRZ-RL7
36 V, 低噪声，零漂移运放
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 36 V、低噪声、零漂移运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADA4523-1BRZ-RL7
- 商品编号
- C4371087
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.116克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 5MHz | |
| 输入偏置电流(Ib) | 100pA | |
| 输入失调电压(Vos) | 500nV | |
| 共模抑制比(CMRR) | 160dB | |
| 压摆率(SR) | 1.8V/us | |
| 输出电流 | 36mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 静态电流(Iq) | 4.5mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 4.2nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 200pA |
商品特性
- 电源电压范围：4.5 V 至 36 V
- 失调电压：±4 μV（最大值，5 V 时）
- 失调电压漂移：0.01 μV/℃（最大值，5 V 时）
- 输入噪声电压：0.1 Hz 至 70 Hz 典型值为 88 nV p-p
- 噪声谱密度：1 kHz 时典型值为 4.2 nV/√Hz
- 轨到轨输出
- 单位增益稳定
- 增益带宽积：典型值 5 MHz
- 转换速率：下降时典型值 1.8 V/μs
- 电源抑制比：4.5 V 至 36 V 时典型值 168 dB
- 开环电压增益：Vs=30 V，RL=10 kΩ 时，在 -14.75 V 至 +14.75 V 范围内典型值 160 dB
- 共模抑制比：Vs=30 V 时，在 VCM = −15.1 V 至 +13.5 V 范围内典型值 160 dB
- 集成 EMI 滤波器
- 关断模式
- 地检测
- 封装形式：8-lead SOIC、8-lead MSOP 和 8-lead LFCSP
应用领域
- 高分辨率数据采集
- 参考点缓冲
- 测试和测量
- 电子秤
- 热电偶放大器
- 应变计
- 低侧电流检测
