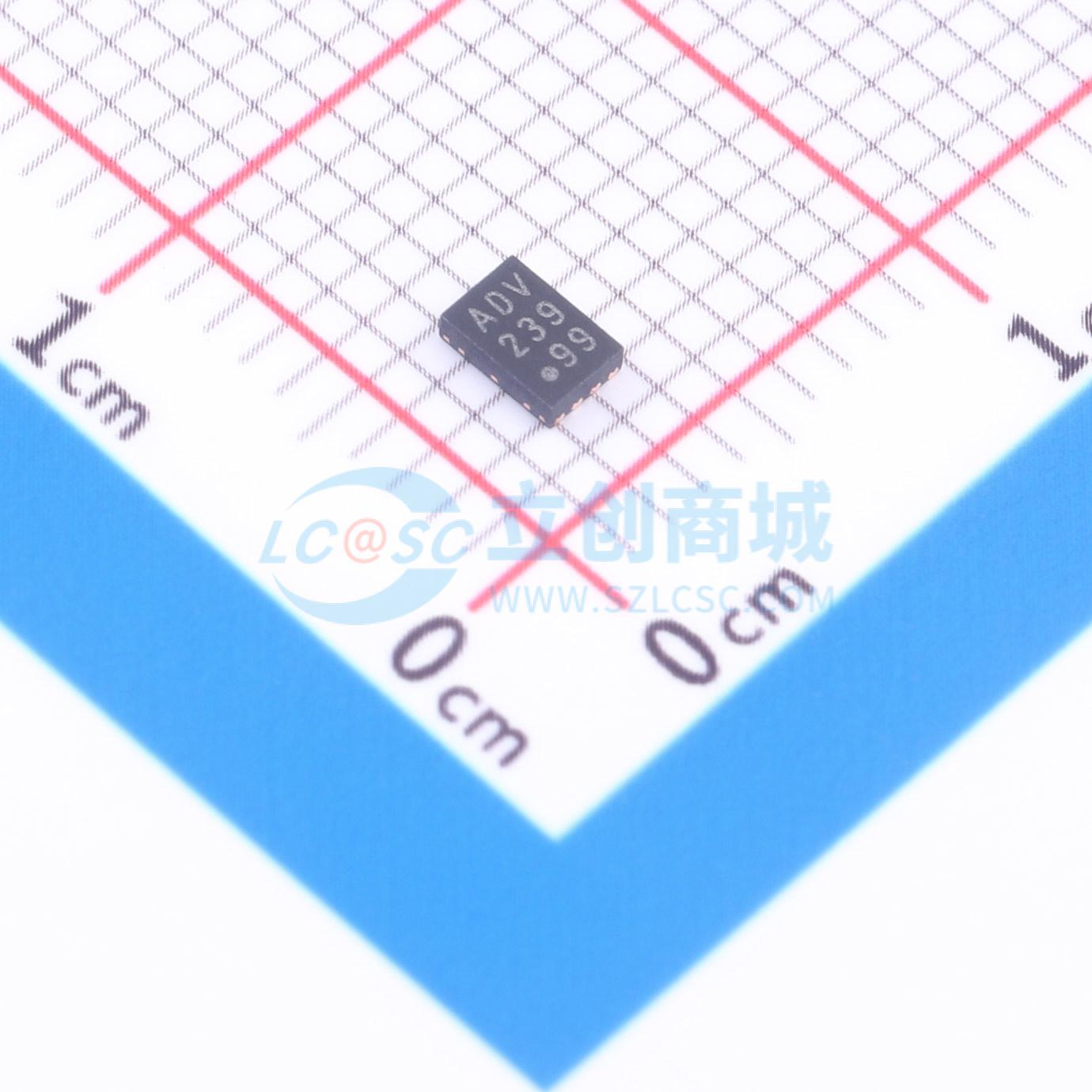

MCP6V87T-E/MNY

MCP6V86/6U/7/9系列运算放大器可对输入失调电压进行校正，实现极低的失调和失调漂移。这些器件的增益带宽积为5 MHz（典型值）。它们具有单位增益稳定性，几乎没有1/f噪声，并且具备良好的电源抑制比（PSRR）和共模抑制比（CMRR）。这些产品采用单电源供电，最低供电电压可达2.2V，每放大器的静态电流为500 μA（典型值）。 MCP6V86/6U/7/9系列增强了电磁干扰（EMI）防护功能，可最大程度减少来自外部源的电磁干扰。这一特性使其非常适合对EMI敏感的应用，如电力线、无线电台和移动通信等。 MCP6V86/6U/7/9运算放大器提供单通道（MCP6V86和MCP6V86U）、双通道（MCP6V87）和四通道（MCP6V89）封装。它们采用先进的CMOS工艺设计。

• 高直流精度：
  • 失调电压漂移（V₀ₛ Drift）：±150 nV/°C
  • 输入失调电压（VOS）：±25 μV（最大值）
  • 开环增益（Aₒₗ）：111 dB（最小值，VDD = 5.5V）
  • 电源抑制比（PSRR）：110 dB（最小值，VDD = 5.5V）
  • 共模抑制比（CMRR）：112 dB（最小值，VDD = 5.5V）
  • 输入电压噪声峰峰值（Eₙᵢ）：0.28 μVₚ₋ₚ（典型值），f = 0.1 Hz至10 Hz
  • 输入电压噪声峰峰值（Eₙᵢ）：0.1 μVₚ₋ₚ（典型值），f = 0.01 Hz至1 Hz
• 增强的EMI防护：
  • 1.8 GHz下的电磁干扰抑制比（EMIRR）：101 dB
• 低功耗和宽电源电压范围：
  • 静态电流（IQ）：0.5 mA/放大器（典型值）
  • 宽电源电压范围：2.2V至5.5V
• 小封装：
  • 单通道采用SC70、SOT - 23封装
  • 双通道采用8引脚MSOP、2 x 3 TDFN封装
  • 四通道采用14引脚TSSOP封装
• 易于使用：
  • 轨到轨输入/输出
  • 增益带宽积：5 MHz（典型值）
  • 单位增益稳定
• 宽温度范围：-40°C至+125°C

• 便携式仪器
• 传感器调理
• 温度测量
• 直流失调校正
• 医疗仪器
