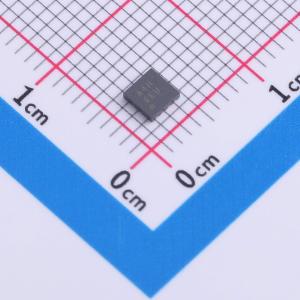

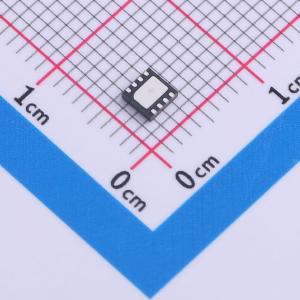

AD8421ACPZ-R7

AD8421是一款低成本、低功耗、极低噪声、超低偏置电流的高速仪表放大器，非常适合广泛的信号调理和数据采集应用。该产品具有极高的共模抑制比（CMRR），使其能够在宽温度范围内，从高频共模噪声中提取低电平信号。 10 MHz带宽、35 V/μs压摆率和0.6 μs（至0.001%，G = 10）的建立时间，使AD8421能够放大高速信号，在需要高通道数的多路复用系统应用中表现出色。即使在较高增益下，电流反馈架构仍能保持高性能；例如，在G = 100时，带宽为2 MHz，建立时间为0.8 μs。AD8421具有出色的失真性能，适用于振动分析等严苛应用。 AD8421仅需2 mA的静态电流，即可提供3 nV/√Hz的输入电压噪声和200 fA/√Hz的电流噪声，是测量低电平信号的理想选择。对于高源阻抗应用，AD8421采用创新的工艺技术和设计方法，使噪声性能仅受限于传感器。 AD8421采用独特的保护方法，在确保输入稳健的同时，仍能保持极低的噪声。这种保护功能允许输入电压相对于相反电源轨达到40 V，而不会损坏器件。 单个电阻即可将增益设置为1至10,000。参考引脚可用于为输出电压施加精确的偏移。 AD8421在-40℃至+85℃温度范围内适用于8引脚MSOP和SOIC封装，在-40℃至+125℃温度范围内适用于8引脚LFCSP封装。

• 低功耗
• 最大电源电流2.3 mA
• 低噪声 1 kHz时最大输入电压噪声3.2 nV/√Hz，1 kHz时电流噪声200 fA/√Hz
• 出色的交流特性 10 MHz带宽（G = 1）、2 MHz带宽（G = 100）、0.6 μs（至0.001%，G = 10）的建立时间、20 kHz时80 dB共模抑制比（G = 1）、35 V/μs压摆率
• 高精度直流性能（AD8421BRZ） 最小94 dB共模抑制比（G = 7）、最大0.2 μV/℃输入失调电压漂移、最大1 ppm/℃增益漂移（G = 1）、最大500 pA输入偏置电流
• 输入相对于相反电源可承受40 V保护
• ±2.5 V至±18 V双电源（5 V至36 V单电源）
• 单个电阻设置增益（G = 1至10,000）
• 提供8引脚LFCSP、8引脚MSOP和8引脚SOIC封装

• 医疗仪器
• 精密数据采集
• 麦克风前置放大
• 振动分析
• 多路复用输入应用
• ADC驱动器
