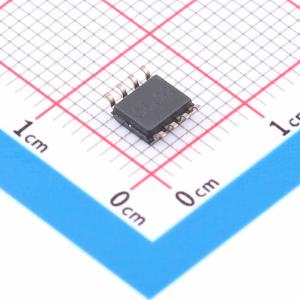

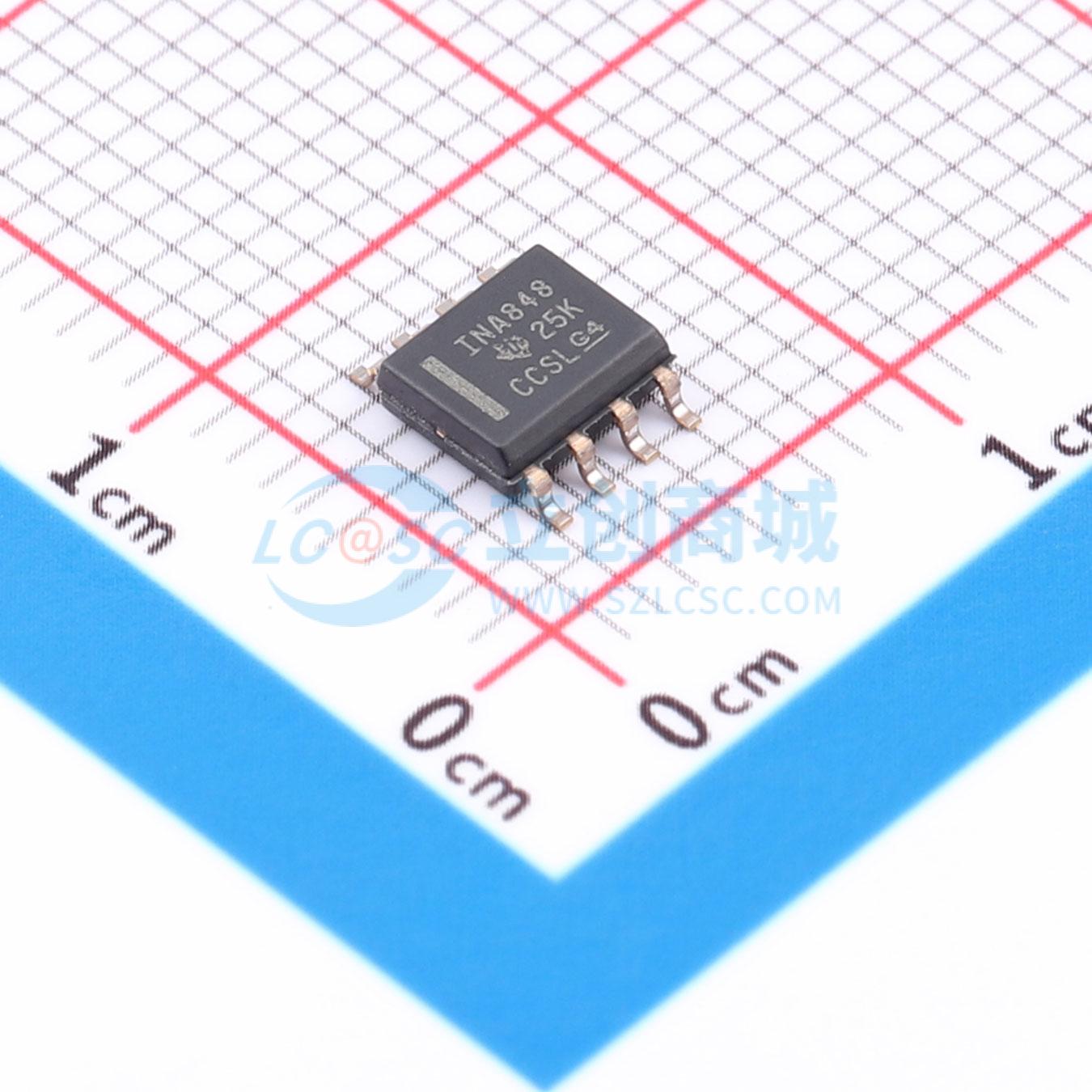

温馨提醒：图片仅供参考，商品以实物为准

INA848ID

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: INA848 具有 2000 固定增益的超低噪声、高带宽仪表放大器
品牌名称: TI(德州仪器)
商品型号: INA848ID
商品编号: C4370732
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.52克(g)

商品参数

商品概述

INA848 是一款固定增益仪表放大器，针对高精度测量（例如超小的快速差动输入信号）进行了优化。超 β 拓扑提供了非常低的输入偏置电流和电流噪声。匹配良好的晶体管有助于实现非常低的失调电压和温漂。匹配内部电阻器可在整个输入电压范围内产生132dB 的较高共模抑制比，以及超低的增益漂移误差5ppm/℃（最大值）。INA848 的电流反馈拓扑可在固定增益为 2000 的情况下产生 2.8MHz 的宽带宽，从而无需后续增益级。1.3nV/√Hz 的超低本底噪声更大限度地降低了与高分辨率模数转换器 (ADC) 对接时对等效位数 (ENOB) 的影响。INA848 提供了在增益级（引脚 2 和 3）之间添加滤波器的灵活性，可保持足够的信号完整性。凭借这些特性，INA848 成为要求高精度测量（例如高端医疗仪器、脑电图、振动传感和位移测量）的应用的理想选择。该器件专为 8V 至 36V 单电源或 ±4V 至 ±18V 双电源而设计。

商品特性

固定增益为 2000V/V
可访问内部节点以进行过滤
超低噪声:1.5nV/√Hz 输入电压噪声（最大值）
精密超级ß输入性能
低失调电压:35µV（最大值）
低失调电压漂移:0.45μV/℃（上限）
低输入偏置电流:25nA（典型值）
低增益漂移:5ppm/℃（最大值）
带宽:2.8 MHz
压摆率:45 V/µs
共模抑制:132dB（最小值）
单电源供电范围:8 V 至 36 V
双电源供电范围:±4 V 至 ±18V
额定温度范围:-40℃ 至 +125℃
封装:8 引脚 SOIC

应用领域

外科手术设备
心电图 (ECG)
超声波扫描仪
半导体测试
数据采集 (DAQ)
振动分析

	属性	参数值
	商品目录	仪表放大器
	放大器数	单路
	输入偏置电流(Ib)	25nA
	输入失调电压(Vos)	10uV
	压摆率(SR)	45V/us

	属性	参数值
	工作温度	-40℃~+125℃
	功能特性	过压保护；内部设置增益
	电压增益	2000V/V
	增益误差	0.15%
