温馨提醒：图片仅供参考，商品以实物为准

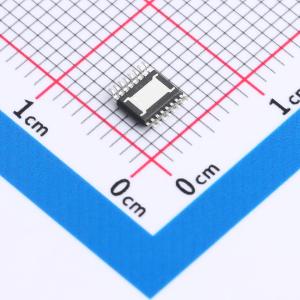

LT6372HMSE-0.2#PBF
具有电平转换和输出箝位的精密漏斗式仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款增益可编程、高精度的漏斗式仪表放大器，可提供业界领先的直流精度。这种高精度能够检测较小的信号，并简化校准要求，特别是在不同温度环境下。使用专有的高性能双极工艺，可实现业界领先的精度和出色的长期稳定性。经过激光微调，具有极低的输入失调电压（60μV）和高共模抑制比（80dB，G = 0.2）
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT6372HMSE-0.2#PBF
- 商品编号
- C4370676
- 商品封装
- MSOP-16-EP
- 包装方式
- 管装
- 商品毛重
- 0.144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 96dB | |
| 输入偏置电流(Ib) | 100pA | |
| 输入失调电压(Vos) | 15uV | |
| 增益带宽积(GBP) | 4MHz | |
| 压摆率(SR) | 3.5V/us | |
| 静态电流(Iq) | 2.85mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 600nV/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 35V | |
| 噪声密度(eN) | 7nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 4nA | |
| 单电源 | 4.75V~35V | |
| 电源纹波抑制比(PSRR) | 121dB | |
| 稳定时间 | 1.8us |
商品概述
LT6372-0.2是一款可编程增益、高精度漏斗式仪表放大器，提供行业领先的直流精度。这种高精度能够检测更小的信号，并简化了温度校准要求。LT6372-0.2集成了LT6370中的特性，进一步提高了精度并简化了与ADC的接口。
LT6372-0.2采用专有的高性能双极工艺，实现了行业领先的精度和出色的长期稳定性。该器件通过激光微调实现了非常低的输入失调电压（60μV）和高共模抑制比（80dB，G=0.2）。专有的片上测试功能允许通过自动化测试保证增益漂移（35ppm/°C）。
LT6372-0.2的差分放大器使用了分立参考配置，简化了将放大器输出电平移至ADC输入范围中心的操作。还提供了输出箝位引脚以限制可以施加到ADC输入端的电压。LT6372-0.2的输入端集成了EMI滤波器，以在强RF干扰存在的情况下保持精度。
LT6372-0.2提供紧凑型MS16E封装或20引脚3mm x 4mm QFN封装。该器件在-40°C至85°C和-40°C至125°C的温度范围内完全符合规格。
应用领域
- 桥式放大器
- 数据采集
- 热电偶放大器
- 应变计放大器
- 医用仪器
- 传感器接口
- 差分到单端转换
