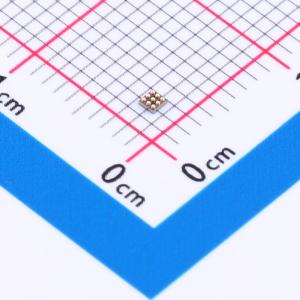

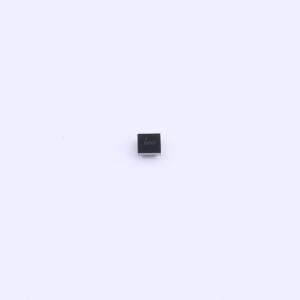

温馨提醒：图片仅供参考，商品以实物为准
MAX41400ANL+
低功耗、高精度、可编程增益的仪表放大器
- 描述
- 具有可编程增益的低功耗精密仪表放大器,将传感器系统精度提高 4 倍，并将电池寿命延长 55%
- 商品型号
- MAX41400ANL+
- 商品编号
- C4370669
- 商品封装
- WLP-9(1.2x1.3)
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 1 | |
| 共模抑制比(CMRR) | 120dB | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电压(Vos) | 1uV | |
| 压摆率(SR) | 0.08V/us | |
| 轨到轨 | 轨到轨输入；轨到轨输出 | |
| 输出类型 | 单端 | |
| 静态电流(Iq) | 65uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 5nV/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 噪声密度(eN) | 54nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 10pA | |
| 单电源 | 1.7V~3.6V | |
| 双电源(Vee ~ Vcc) | 850mV~1.8V；-1.8V~-850mV | |
| 电源纹波抑制比(PSRR) | 110dB | |
| 稳定时间 | 20us | |
| 功能特性 | 数字编程增益；内部设置增益；零漂移/自动稳零；使能/关断功能；EMI滤波/RF抑制 |
商品概述
MAX41400是一款低功耗、高精度的仪表放大器，可通过输入引脚编程增益。该器件采用节省空间的9焊点晶圆级封装（WLP），焊点间距为0.4毫米，适用于便携式医疗和工业传感器应用。该器件内置EMI滤波器以防止RF干扰和电磁干扰。内部固定增益可在10V/V至250V/V之间选择。增益设置电阻位于器件内部，从而最小化了温度范围内的增益漂移变化。
MAX41400具有轨到轨CMOS输入和输出；在仅65μA（典型）供电电流下，-3dB带宽为28kHz；零漂移输入失调电压最大为25μV，在时间和温度范围内保持稳定。零漂移特性消除了CMOS输入放大器中常见的高1/f噪声，使其适用于各种低频测量应用。MAX41400的工作电源电压范围为1.7V至3.6V，并且在-40°C至+125°C的汽车温度范围内有保证。
应用领域
- 低功耗传感器接口
- 压力、重量和力传感器
- RTD温度传感器
- 可穿戴设备
- 心电图医疗设备
- 胰岛素和输液泵
