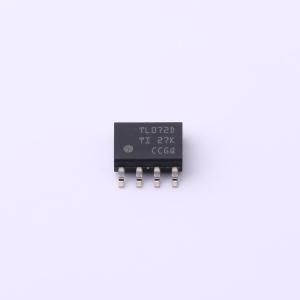

温馨提醒：图片仅供参考，商品以实物为准
TL072HIDR
低噪声FET输入运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TL072H 工作温度范围为 -40°C 至 125°C 且输入接近 V+ 的双路、40V、5MHz、4mV 失调电压、20V/μs 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL072HIDR
- 商品编号
- C4370389
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 5.25MHz | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电压(Vos) | 1mV | |
| 共模抑制比(CMRR) | 105dB | |
| 压摆率(SR) | 20V/us | |
| 静态电流(Iq) | 940uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 输出电流 | 26mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~40V | |
| 双电源(Vee ~ Vcc) | 2.25V~20V；-20V~-2.25V | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 噪声密度(eN) | 37nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 0.5pA |
商品概述
TL07xH（TL071H、TL072H 和 TL074H）系列器件是 TL07x（TL071、TL072 和 TL074）器件的下一代版本。这些器件为成本敏感型应用提供了卓越的价值，其特性包括低失调电压（1mV，典型值）、高压摆率 (20V/μs) 和正电源的共模输入。得益于高 ESD（1.5kV，HBM）、集成 EMI 和射频滤波器，以及能够在 –40°C 至 125°C 的整个温度范围内运行，TLO7xH 器件可用于要求极严苛的应用。
商品特性
- 高压摆率：20V/μs（TL07xH，典型值）
- 低失调电压：1mV（TL07xH，典型值）
- 低失调电压漂移：2μV/°C
- 低功耗：940μA/ch（TL07xH，典型值）
- 宽共模和差分电压范围，共模输入电压范围包括 VCC+
- 低输入偏置和失调电流
- 低噪声：f = 1kHz 时，Vn = 18nV/√Hz（典型值）
- 输出短路保护
- 低总计谐波失真：0.003%（典型值）
- 宽电源电压：±2.25V 至 ±20V，4.5V 至 40V
应用领域
- 太阳能：串式和中央逆变器
- 电机驱动器：交流和伺服驱动控制及功率级模块
- 单相在线式 UPS
- 三相 UPS
- 专业音频混合器
- 电池测试设备
