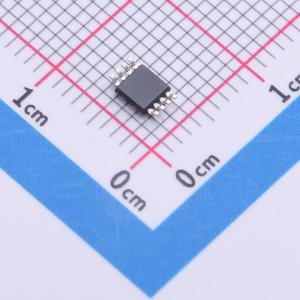

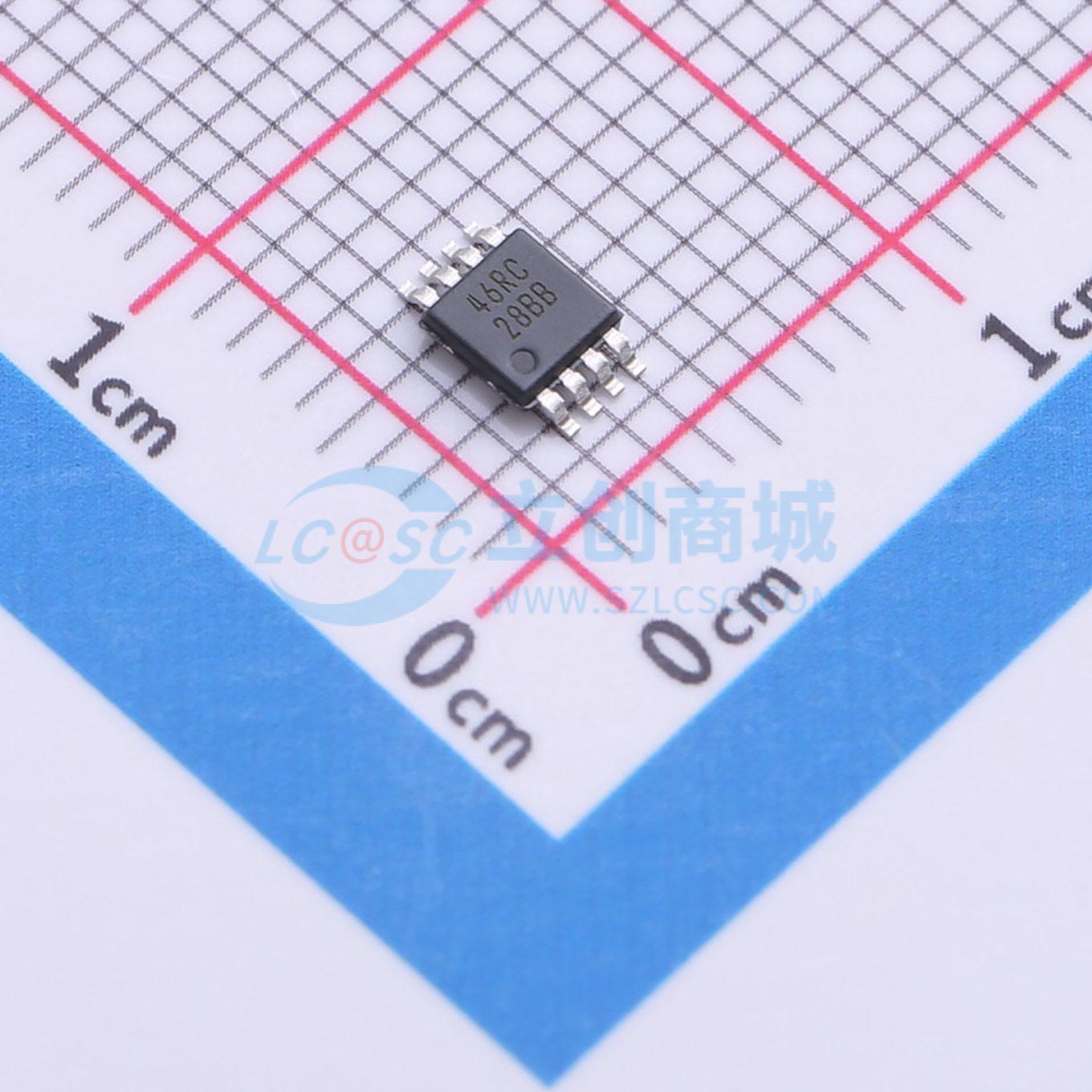

LM2904BIDGKR
行业标准双路运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2904B 工作温度范围为 -40°C 至 125°C 的双路、36V、1.2MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2904BIDGKR
- 商品编号
- C4369738
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.105266克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1.2MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 3.5uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 30nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 500pA | |
| 噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 静态电流(Iq) | 300uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3V~36V | |
| 双电源(Vee~Vcc) | -18V~18V |
商品概述
LM358B 和 LM2904B 器件是行业标准运算放大器 LM358 和 LM2904 的下一代版本，其中包括两个高压(36V) 运算放大器。这些器件为成本敏感型应用提供了卓越的价值，其特性包括低偏移（300μV，典型值）、对地共模输入范围和高差分输入电压能力。 LM2904BA 的最大值为 2mV）和更低的静态电流（每个放大器为 300μA，典型值）等增强型特性简化了电路设计。高 ESD（2kV，HBM）和集成 EMI 以及射频滤波器可支持将 LM358B 和 LM2904B 器件用于更严苛、更具环境挑战性的应用。 LM358B 和 LM2904B 放大器采用微型封装（如 SOT23 - 8 ），以及行业标准封装（包括 SOIC 、TSSOP 和 VSSOP）。 器件信息 LM358B 和 LM2904B 运算放大器利用单位增益稳定性、更低的失调电压（最大值为 3mV；LM358BA 和
商品特性
- 3V 至 36V 的宽电源电压范围（B、BA 版本）
- 静态电流：300μA/通道（B、BA 版本）
- 单位增益带宽为 1.2 MHz（B、BA 版本）
- 共模输入电压范围包括接地，支持近地直接感测
- 25°C 时的最大输入失调电压为 2mV （BA 版本）
- 25°C 时的最大输入失调电压为 3mV （A、B 版本）
- 内部射频和 EMI 滤波器（B、BA 版本）
- 对于符合 MIL - PRF - 38535 标准的产品，所有参数均经过测试，除非另有说明。对于所有其他产品，生产流程不一定包含对所有参数的测试。
应用领域
- 商用网络和服务器电源单元
- 多功能打印机
- 电源和移动充电器
- 电机控制：交流感应、有刷直流、无刷直流、高压、低压、永磁和步进电机
- 台式计算机和主板
- 室内外空调
- 洗衣机、烘干机和冰箱
- 交流逆变器、串式逆变器、中央逆变器和变频器
- 不间断电源
- 电子销售点系统
