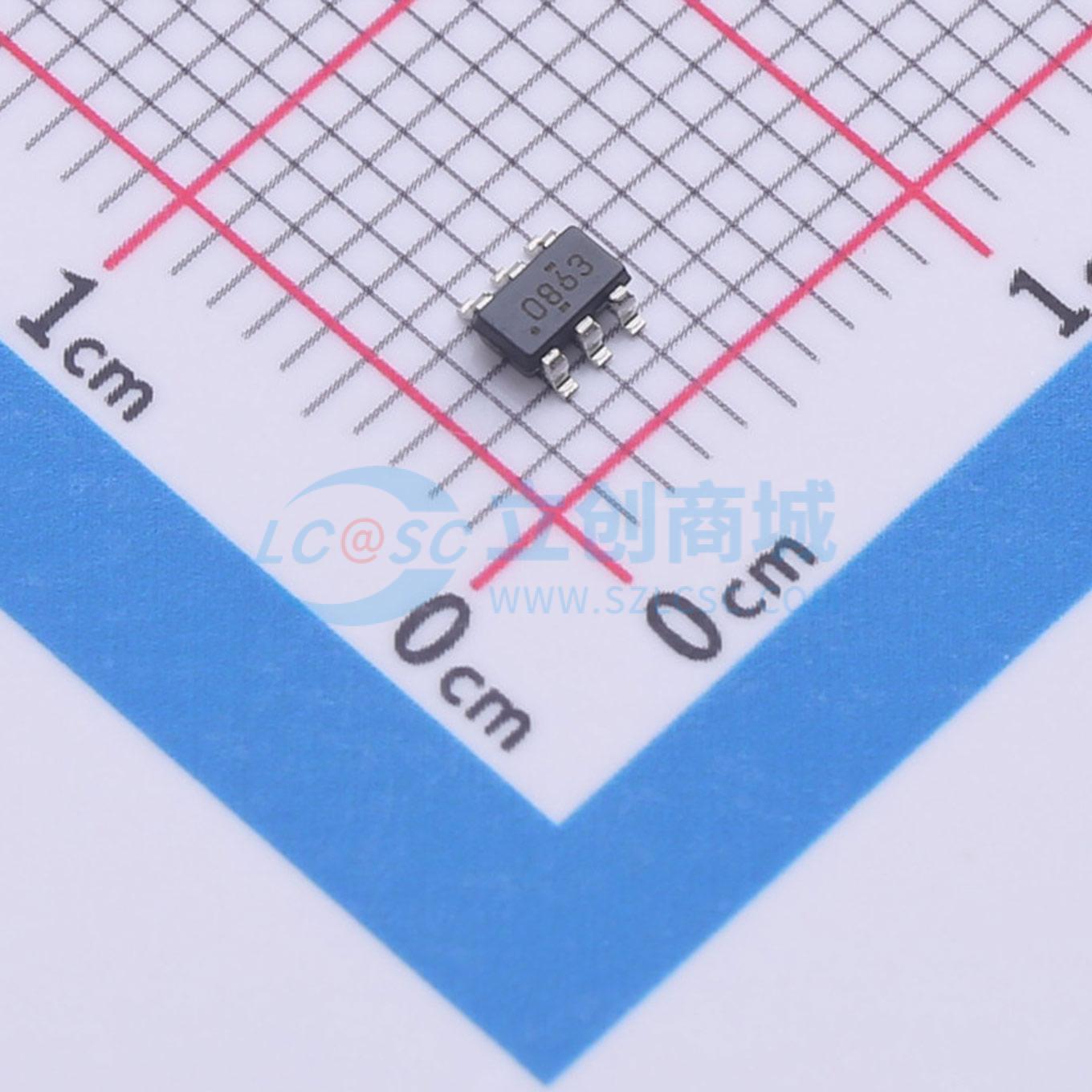

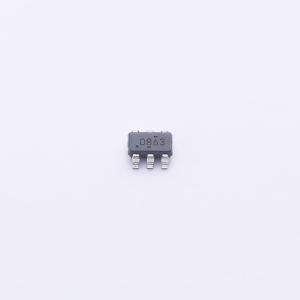

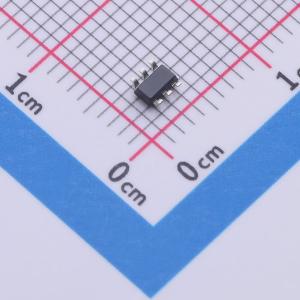

温馨提醒：图片仅供参考，商品以实物为准
OPA863SIDBVR
低功耗、宽带宽、轨至轨输入和输出放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA863 单通道低功耗 110MHz 12V 轨到轨输入和输出电压反馈放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA863SIDBVR
- 商品编号
- C4369756
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 12.6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 50MHz | |
| 输入失调电压(Vos) | 1.3mV | |
| 输入失调电压温漂(Vos TC) | 4.9uV/℃ | |
| 压摆率(SR) | 105V/us | |
| 输入偏置电流(Ib) | 1.6uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10nA | |
| 噪声密度(eN) | 5.9nV/√Hz@25Hz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~12.6V |
商品概述
OPAx863 器件是单位增益稳定的低功耗、轨至轨输入/输出、电压反馈运算放大器，需在 2.7V 至 12.6V 的电源电压范围内运行。OPAx863 器件每通道仅消耗 700µA 的电流，提供的增益带宽积为 50 MHz、压摆率为 105 V/µs，电压噪声密度为 5.9 nV/√Hz。 具有 2.7V 电源电压的轨至轨输入级在便携式电池供电型应用中非常有用。轨至轨输入级可在整个输入共模电压范围内很好地适应增益带宽积和噪声，从而在宽输入动态范围内实现出色的性能。OPA863 具有断电 (PD) 模式，PD 静态电流 (IO) 为 1.5 µA（最大值），并在 6.5 µs（电源电压为 3V）内开启或关闭。 OPAx863 器件包括过载功率限制功能，可限制输出饱和时 IQ 的增加，从而避免电池供电的功率敏感型系统中出现过度功率耗散。输出级具有短路保护功能，使得该器件适用于恶劣的环境。
商品特性
- 宽带宽
- 单位增益带宽：110MHz (AV = 1V/V)
- 增益带宽积：50 MHz
- 低功耗
- 静态电流：700 µA/通道（典型值）
- 断电模式：1.5 µA（最大值，VS = 3V）
- 电源电压：2.7V 至 12.6V
- 输入电压噪声：5.9 nV/√Hz
- 压摆率：105 V/µs
- 轨到轨输入和输出
应用领域
- 低功耗 SAR 和 Δ - Σ ADC 驱动器
- ADC 基准缓冲器
- 低侧电流感测
- 光电二极管 TIA 接口
- 电感式传感
- 超声波流量计
- 多功能打印机
- MDAC 输出缓冲器
- 增益和有源滤波器级
