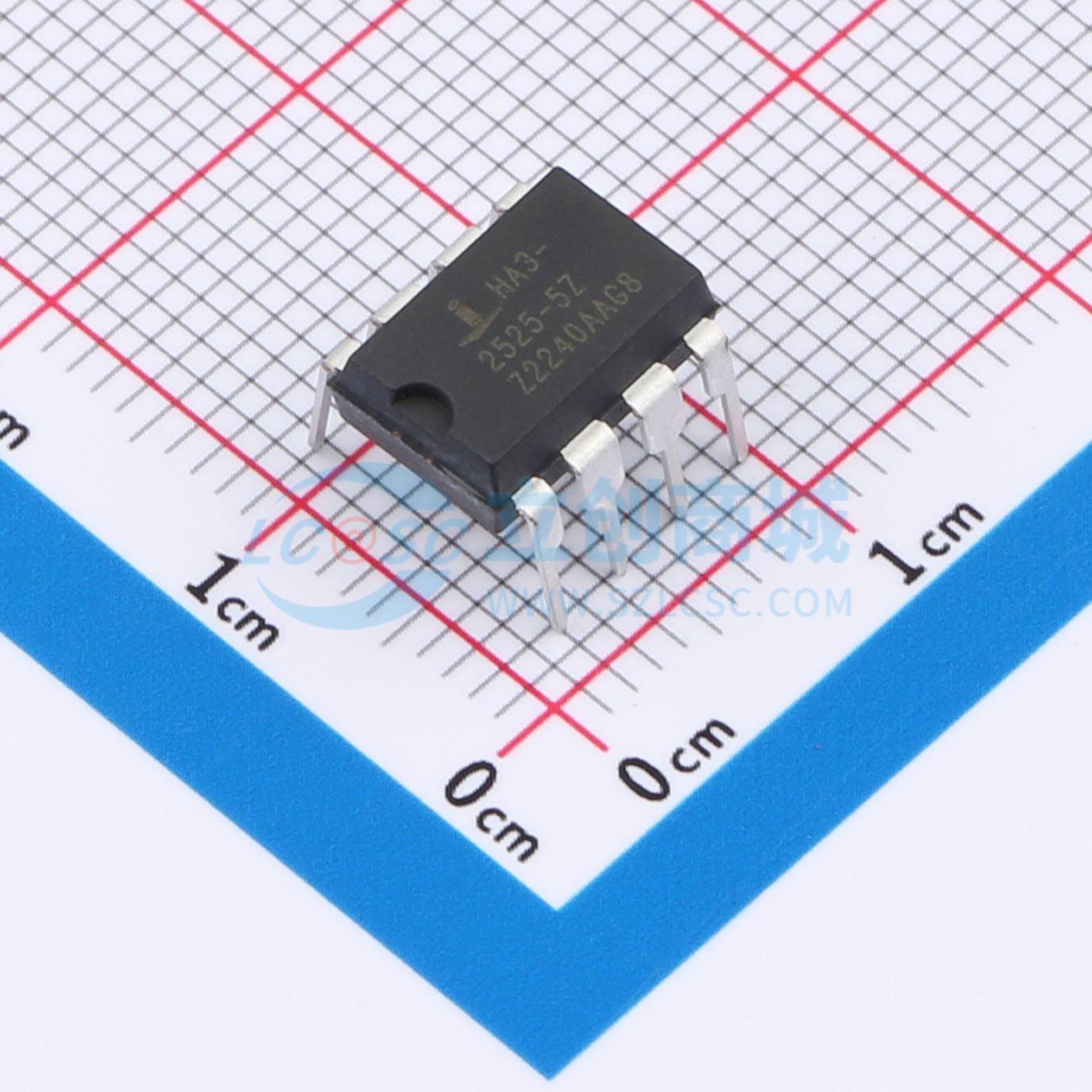

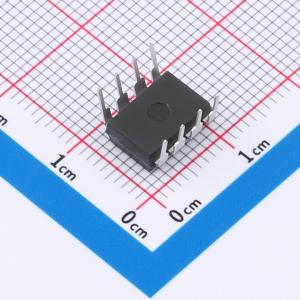

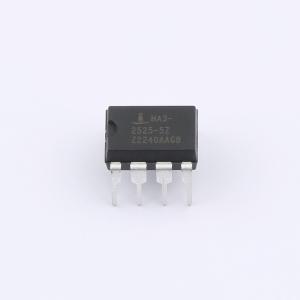

HA3-2525-5Z
20MHz，高转换速率、未补偿、高输入阻抗运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HA - 2520、HA - 2522、HA - 2525构成了一系列运算放大器，在压摆率、带宽和建立时间等指标方面实现了无与伦比的组合。这些介质隔离放大器在闭环增益大于3时无需外部补偿即可实现稳定控制。此外，这些高性能组件还具有低失调电流和高输入阻抗的特点
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- HA3-2525-5Z
- 商品编号
- C4368647
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.75克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 20MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 30uV/℃ | |
| 压摆率(SR) | 120V/us | |
| 输入偏置电流(Ib) | 125nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 500nA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 4mA | |
| 输出电流 | 20mA | |
| 工作温度 | 0℃~+75℃ | |
| 双电源(Vee~Vcc) | -15V~15V |
商品概述
HA-2520、HA-2522、HA-2525 构成了一系列运算放大器，在压摆率、带宽和建立时间等指标方面实现了无与伦比的组合。这些介质隔离放大器在闭环增益大于 3 时无需外部补偿即可实现控制。此外，这些高性能组件还具备低失调电流和高输入阻抗的特点。
这些放大器 120V/µs 的压摆率和 200ns（0.2%）的建立时间使其成为脉冲放大和数据采集设计的理想组件。对于需要高达 20MHz 增益带宽和 2MHz 功率带宽的 RF 和视频电路而言，这些器件是非常有价值的组件。对于精确的信号调理设计，HA-2520、HA-2522、HA-2525 卓越的动态指标辅以 10nA 的失调电流、100MΩ 的输入阻抗和失调调节能力。
商品特性
- 高压摆率……120V/µs
- 快速建立……200ns
- 全功率带宽……2MHz
- 增益带宽（A_V ≥ 3）……20MHz
- 高输入阻抗……100MΩ
- 低失调电流……10nA
- 具备单位增益能力的补偿引脚
- 提供无铅 PDIP 封装（符合 RoHS 标准）
应用领域
- 数据采集系统
- RF 放大器
- 视频放大器
- 信号发生器
