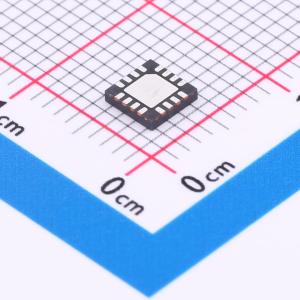

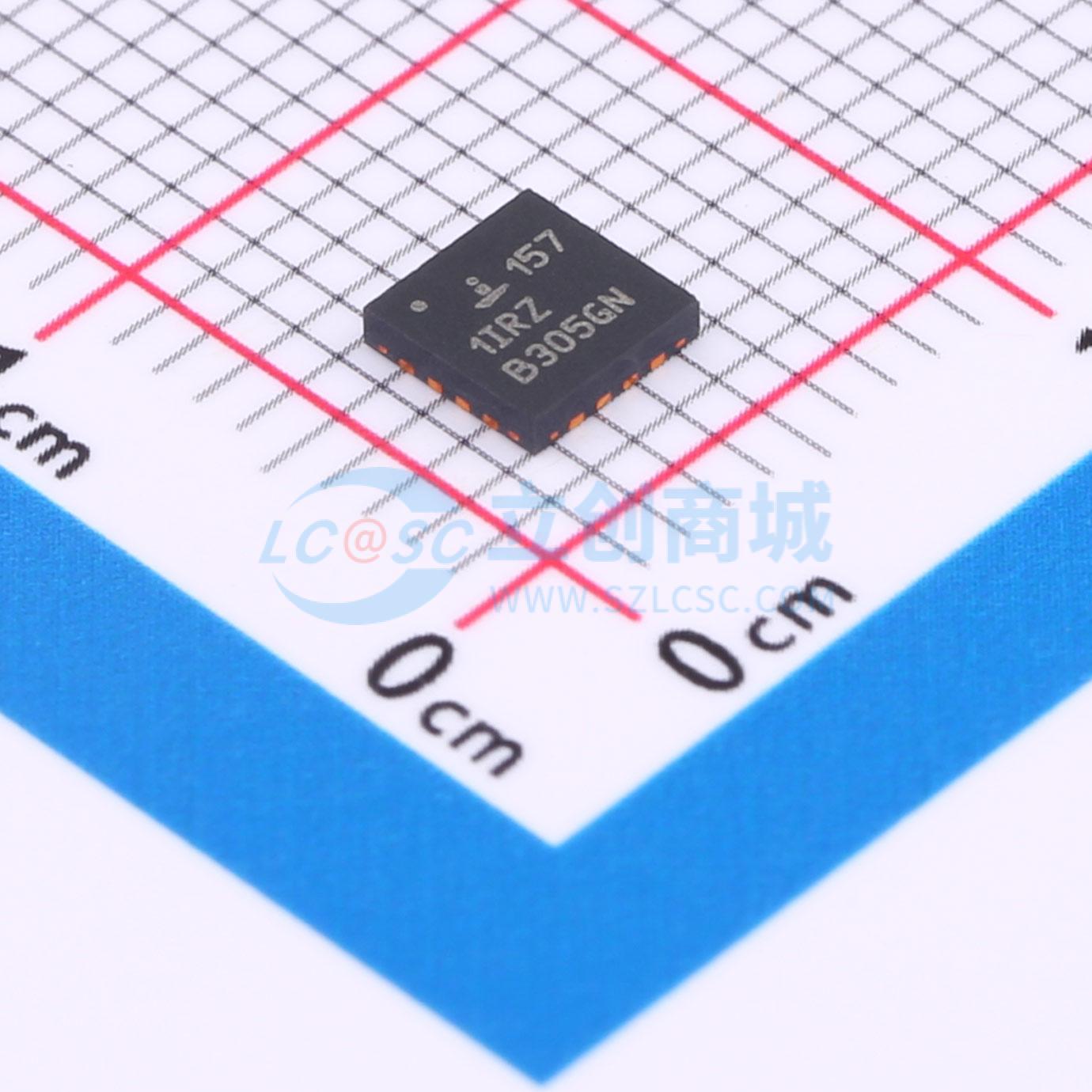

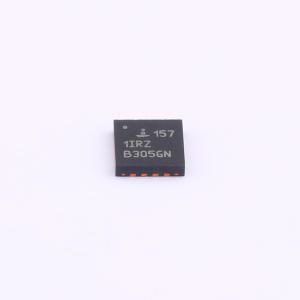

温馨提醒：图片仅供参考，商品以实物为准
ISL1571IRZ-T7
ISL1571IRZ-T7
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款双运算放大器，专为基于正交频分复用 (OFDM) 和扩频通信 (SSC) 解决方案的电力线通信 (PLC) 线路驱动而设计。该器件具有750mA的高驱动能力，每个放大器仅消耗6mA的电源电流，并且可以在4.5V至12V的单电源下工作。该驱动器在150kHz频率下驱动25Ω负载时，典型失真为-80dBc。有热增强型16引脚QFN或10引脚HMSOP封装，适用于-40℃至 + 85℃的全温度范围
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL1571IRZ-T7
- 商品编号
- C4368369
- 商品封装
- QFN-16(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 13.2V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 250MHz | |
| 输入失调电压(Vos) | 7.5mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 1.2V/ns | |
| 输入偏置电流(Ib) | 7uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 75uA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | - | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 6mA | |
| 输出电流 | 1A | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 4.5V~12V | |
| 双电源(Vee~Vcc) | -6V~-2.25V；2.25V~6V |
商品概述
ISL1571 是一款双运算放大器，专为正交频分复用（OFDM）和电力线通信（PLC）解决方案中的线路驱动而设计。它是一款双电流模式反馈放大器，在消耗适度低电源电流的同时具有低失真特性。该放大器采用瑞萨专有的互补双极工艺制造，并提供行业标准引脚配置。由于采用电流反馈架构，ISL1571 的闭环 3dB 带宽取决于反馈电阻的值。首先，通过选择反馈电阻来选定所需的带宽。
商品特性
- 具备 21dBm 的输出功率能力
- 在 +12V 电源下可驱动高达 750mA 的电流
- 在 21Ω 负载上可提供 20VP-P 的差分输出驱动
- 极低的本底噪声
- 在 4MHz 时，典型驱动器输出失真为 -75dBc
- 在 10MHz 时，典型驱动器输出失真为 -80dBc
- 在 17MHz 时，典型驱动器输出失真为 -79dBc
- 每个放大器的静态电流低至 6mA
- 电源范围：ISL1571IUEZ：4.5V 至 12V；ISL1571IRZ：±2.25V 至 ±6V（4.5V 至 12V）
- 带宽为 250MHz
- 具备热关断功能
- 无铅（符合 RoHS 标准）
应用领域
- Homeplug 1.0
- Homeplug AV
- UPA 数字家庭标准
