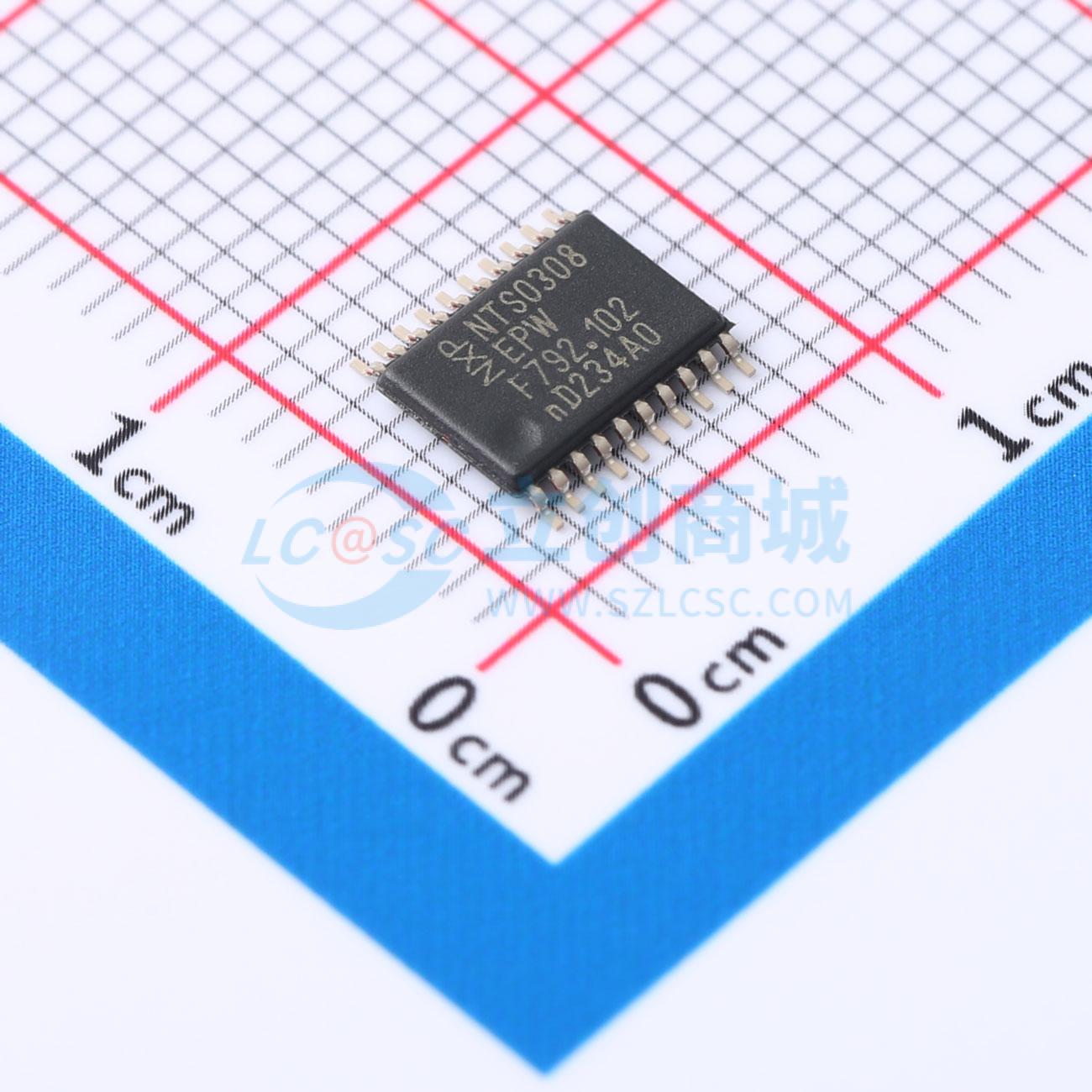

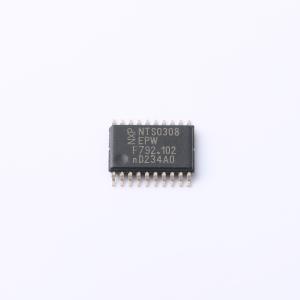

NTS0308EPWJ
NTS0308EPWJ
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NXP(恩智浦)
- 商品型号
- NTS0308EPWJ
- 商品编号
- C4364043
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.53克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | 20Mbps | |
| 工作电压(VCCA) | 950mV~3.6V | |
| 工作电压(VCCB) | 1.65V~5.5V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 8 | |
| 输出类型 | 推挽式；开漏 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 自动方向检测；输出使能高阻；集成上拉电阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | SMBus；I2C；UART | |
| 芯片类型 | 电平转换器 |
商品概述
NTS0308E是一款带自动方向感应的8位双电源电平转换收发器系列，支持双向电压电平转换。该器件包含8个1位输入输出端口（A和B）、1个输出使能输入（OE）以及两个电源引脚VCCA和VCCB。VCCA的供电电压范围为0.95 V至3.6 V，VCCB的供电电压范围为1.65 V至5.5 V。这种灵活性使该器件适用于0.95 V、1.2 V、1.8 V、2.5 V、3.3 V和5.0 V任意电压节点之间的电平转换。为保证正常工作，VCCA必须小于等于VCCB。A端口和OE引脚以VCCA为参考，B引脚以VCCB为参考。OE引脚为低电平时，输出会进入高阻抗关断状态。
商品特性
- 宽电源电压范围:VCCA为0.95 V 至 3.6 V，VCCB为1.65 V 至 5.5 V，工作要求VCCA ≤ VCCB
- 不需要电源排序
- 开漏模式下最高数据速率为2 Mbps
- 推挽模式下最高数据速率为20 Mbps
- 更长的单触发脉冲，可驱动更大容性负载，大幅减少振铃和过冲
- A侧和OE输入可承受最高3.6 V电压，具备3.6 V耐压
- B侧输入可承受最高5.5 V电压，具备5.5 V耐压
- 提供ESD保护:B侧端口满足IEC 61000-4-2 4级，接触放电8 kV
- 两个端口HBM ESD性能符合JESD22-A114E Class 2，超过2000 V
- 两个端口CDM ESD性能符合JESD22-C101E，超过1000 V
- 闩锁性能符合JESD 78B Class II，超过100 mA
- 提供TSSOP20封装选项
- 工作温度范围为-40 ℃ 至 +125 ℃
应用领域
- I²C/SMBus
- UART
- GPIO
