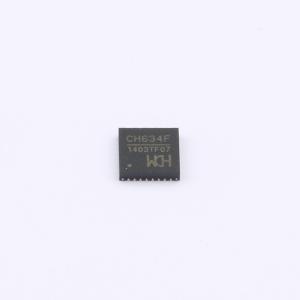

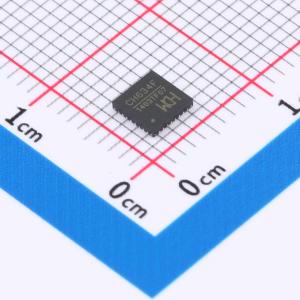

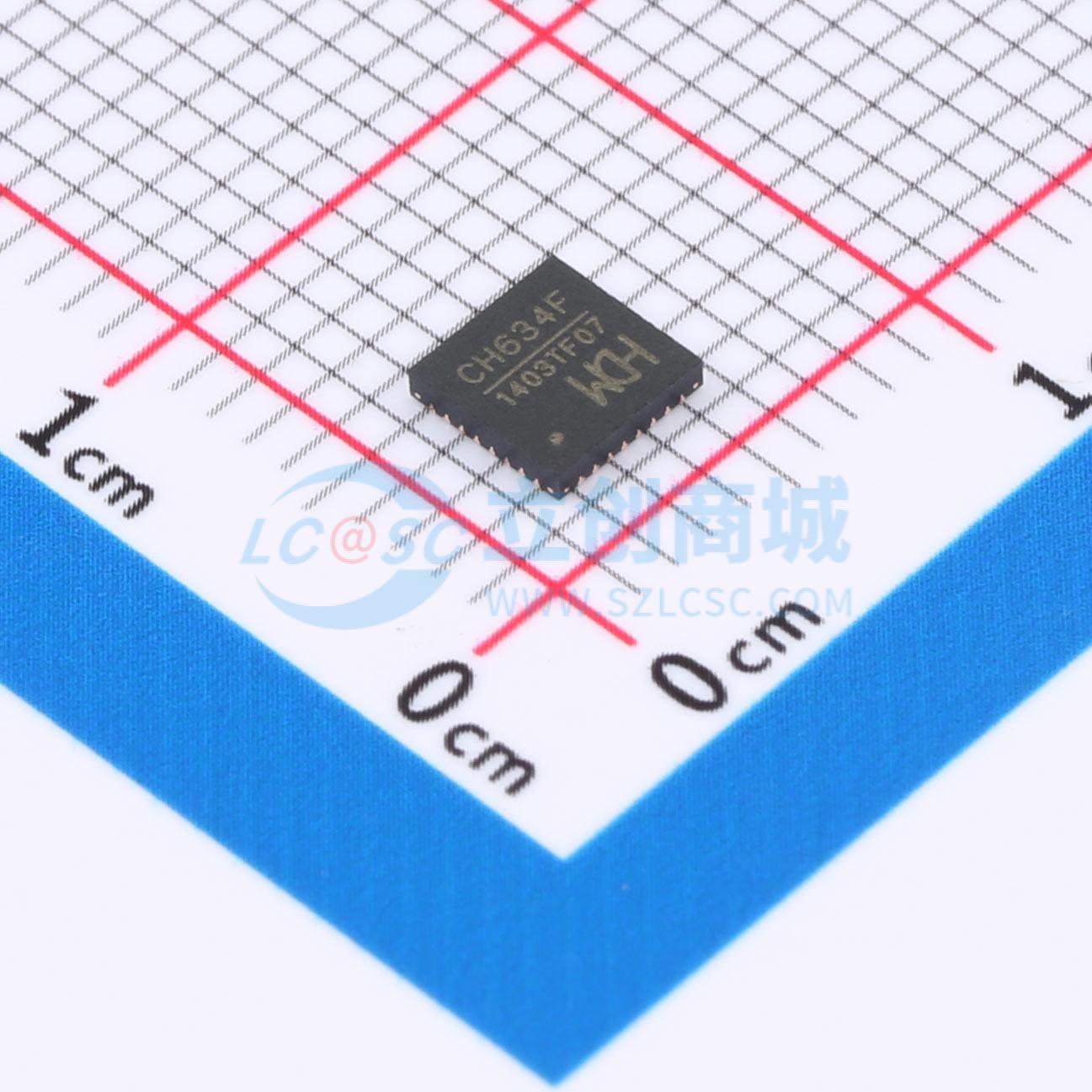

CH634F
4端口USB3.0 HUB控制器芯片 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是符合 USB3.2 Gen1 协议规范的 4 端口 USB 超高速 HUB 控制器芯片，单芯片集成 4 口 USB HUB 和 USB PD 功能。具有独立的 SS HUB 控制器和 USB2.0 HUB 控制器，内置 5 组 SS PHY、5 组 USB2.0 PHY 和 2 组 PD PHY。芯片的上行端口支持 USB3.0 超高速 5Gbps、USB2.0 高速 480Mbps 和全速 12Mbps，下行端口支持 USB3.0 超高速、USB2.0 高速、全速和低速 1.5Mbps。部分型号内置两组 Type- C 双通道 USB3.0 PHY，兼容 USB- C 线缆和连接规范，原生支持 Type- C 正反插自适应，原生支持 Type- C 电源 15W 和 PD 的 100W 快充（20V*5A）
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH634F
- 商品编号
- C47127044
- 商品封装
- QFN-32(4x4)
- 包装方式
- 托盘
- 商品毛重
- 0.812857克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | USB转USBHUB | |
| USB协议版本 | USB 3.0；USB 2.0 | |
| 通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.2V；3.3V | |
| 数据速率 | 5Gbps | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 上电复位 |
商品概述
CH634是一款符合USB3.2 Gen1协议规范的四端口USB超高速集线器控制器芯片，单芯片集成了四端口USB集线器和USB PD功能。该芯片具有独立的超高速集线器控制器和USB2.0集线器控制器，内置五组超高速物理层收发器、五组USB2.0物理层收发器和两组PD物理层收发器。芯片的上行端口支持USB3.0超高速5Gbps、USB2.0高速480Mbps和全速12Mbps，下行端口支持USB3.0超高速、USB2.0高速、全速和低速1.5Mbps。部分型号内置两组Type-C双通道USB3.0物理层收发器和双PD物理层收发器，兼容USB-C线缆和连接规范，原生支持Type-C接口的正反插自适应，并原生支持PD集线器、Type-C电源15W和PD的100W快充。芯片支持高性能的并发处理MTT模式，采用工业级设计，外围电路精简。
商品特性
- 四端口USB3.2 Gen1集线器，提供四个下行端口，支持USB3.2 Gen1，并向前兼容USB3.1、USB3.0、USB2.1、USB2.0、USB1.1、USB1.0协议规范。
- USB3.2 Gen1集线器模块支持符合USB3.2 Gen1协议规范的U0/U1/U2/U3电源管理模式。
- 部分型号内置两组自研的Type-C双通道USB3.0物理层收发器，原生支持Type-C接口的正插和反插自适应。
- USB2.0集线器模块支持符合USB2.1协议规范的L0/L1/L2/L3电源管理模式。
- 支持低成本的STT或高性能的MTT模式，MTT为每个端口配置独立的事务翻译器以实现高速传输。
- 内置两路USB PD物理层收发器，原生支持Type-C电源15W和PD的100W快充，支持PD集线器和扩展坞。
- 下行端口支持BC1.2充电协议和充电下行端口模式。
- 兼容USB Type-C线缆和连接规范，支持三种C口工作模式，可配置为下行双C口或上行C口。
- 每个下行端口的USB3.0和USB2.0支持拆分独立应用，四端口集线器最多可支持八个USB设备。
- 支持整体联动电源控制和整体过流检测。
- 部分型号支持各端口独立电源控制和各端口独立过流检测。
- 采用自研的集线器专用USB物理层收发器和低功耗技术，支持自供电或总线供电模式。
- 部分型号支持SMBus总线，便于主板集成和管理。
- 部分型号支持上行端口交换功能，便于两个USB主机管理多个USB设备。
- 支持通过I/O引脚配置独立或整体控制、供电模式等功能。
- 可通过外部EEPROM、外部闪存或内部EEPROM配置集线器芯片是否支持复合设备、不可移除设备、自定义供应商ID、产品ID、端口配置以及USB厂商、产品、序列号字符串描述符等。
- 内置信息存储器，可针对行业特殊需求批量定制厂商或产品信息及配置。
- 集成了3.3V的LDO线性稳压器和1.2V的DC-DC降压器，支持外部5V电源供电，外围电路精简。
- 部分型号支持外接Type-C接口芯片以实现28V高压PD集线器和扩展坞。
- 采用自研的青稞RISC-V处理器内核、超高速USB、高速USB、USB PD等控制器和物理层收发器IP，各模块紧密协同，效率高成本低。
- 提供QFN32、QFN48、QFN64、QFN68等多种封装形式。
