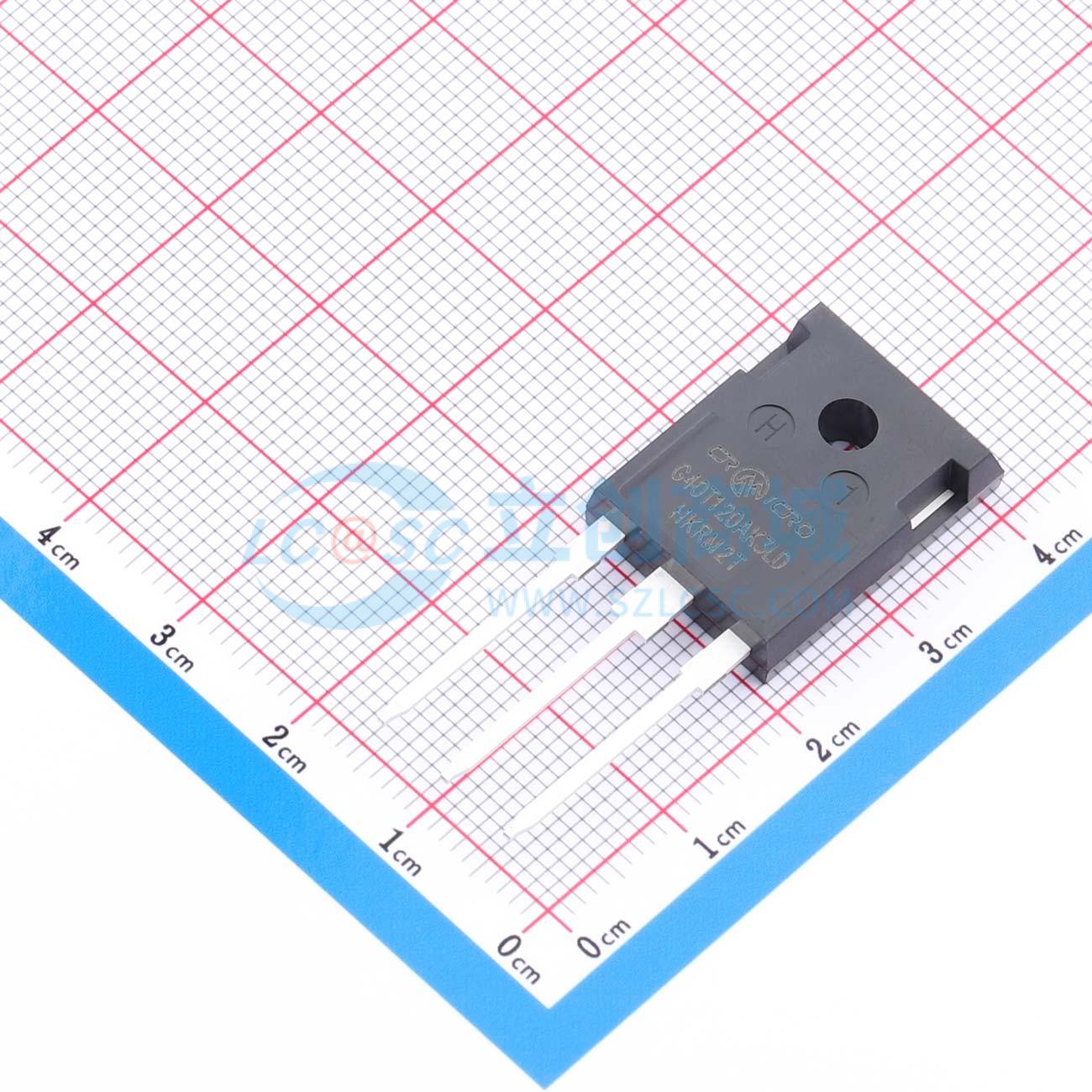

温馨提醒：图片仅供参考，商品以实物为准

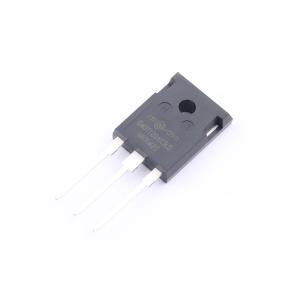

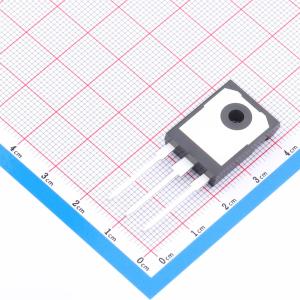

CRG40T120AK3LD
绝缘栅双极型晶体管，具有良好导通和开关特性，易并联，饱和压降低、速度快，内置快恢复二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CRMICRO(华润微)
- 商品型号
- CRG40T120AK3LD
- 商品编号
- C47115424
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.2748克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 333W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 40A | |
| 集电极脉冲电流(Icm) | 160A | |
| 集电极截止电流(Ices) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 1.74V | |
| 栅极阈值电压(Vge(th)) | 5.7V | |
| 栅极电荷量(Qg) | 225nC@600V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 4.246nF | |
| 输出电容(Coes) | 167pF | |
| 反向传输电容(Cres) | 106pF | |
| 开启延迟时间(Td(on)) | 69.5ns | |
| 关断延迟时间(Td(off)) | 458ns | |
| 导通损耗(Eon) | 3.2mJ | |
| 关断损耗(Eoff) | 2.3mJ | |
| 反向恢复时间(Trr) | 88ns | |
| 工作温度 | -40℃~+175℃ |
商品概述
CRG40T120AK3LD具有良好的导通和开关特性，易并联使用，符合RoHS指令要求。
商品特性
- 饱和压降低，开关速度快
- 饱和压降为正温度系数，易于并联使用
- 短路持续时间10μs
- 高可靠性及热稳定性，良好的参数一致性
- 内置快恢复二极管
- 封装：TO - 247
应用领域
- 变频器
- UPS，逆变
