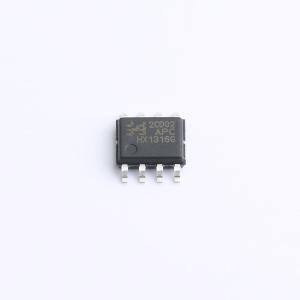

HX1316G-APC
降压型 4.5A 8V~30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 0.13-0.5MHz，-40℃-85℃，VIN:8-30V,VOUT:1.2-28V,同步降压型，IQ:14mA
- 品牌名称
- HEXIN(禾芯微)
- 商品型号
- HX1316G-APC
- 商品编号
- C47115467
- 商品封装
- SOP-8PP
- 包装方式
- 编带
- 商品毛重
- 0.18655克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~30V | |
| 输出电压 | - | |
| 输出电流 | 4.5A | |
| 开关频率 | 130kHz~500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 14mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 | |
| 功能特性 | 线缆补偿；可调限流 |
商品概述
HX1316G是一款具有恒流控制功能的高压输入同步降压稳压器。其输入电压工作范围为8V至30V，可提供4.5A连续输出电流，并具备优异的负载和线路调整率。开关频率可在130kHz至500kHz范围内编程设定，同步架构可实现高效率设计。电流模式工作提供了快速的瞬态响应并简化了环路稳定。 HX1316G仅需最少数量的常用标准外部元件。其他特性包括线缆补偿、可编程电流限制和热关断。 HX1316G转换器采用行业标准的SOP8-PP封装。
商品特性
- 宽输入电压范围：8V至30V
- 效率高达93%
- 可编程开关频率，最高可达500kHz
- 无需环路补偿
- 恒流/恒压控制
- 可编程恒流电流
- 热关断
- 提供SOP8-PP封装
应用领域
- 车载充电器/适配器
- LED驱动器
- 线性稳压器的预稳压器
- 分布式电源系统
- 电池充电器
