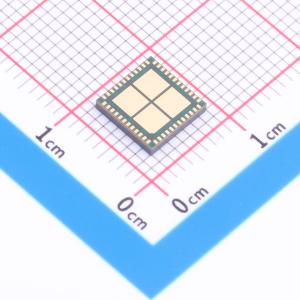

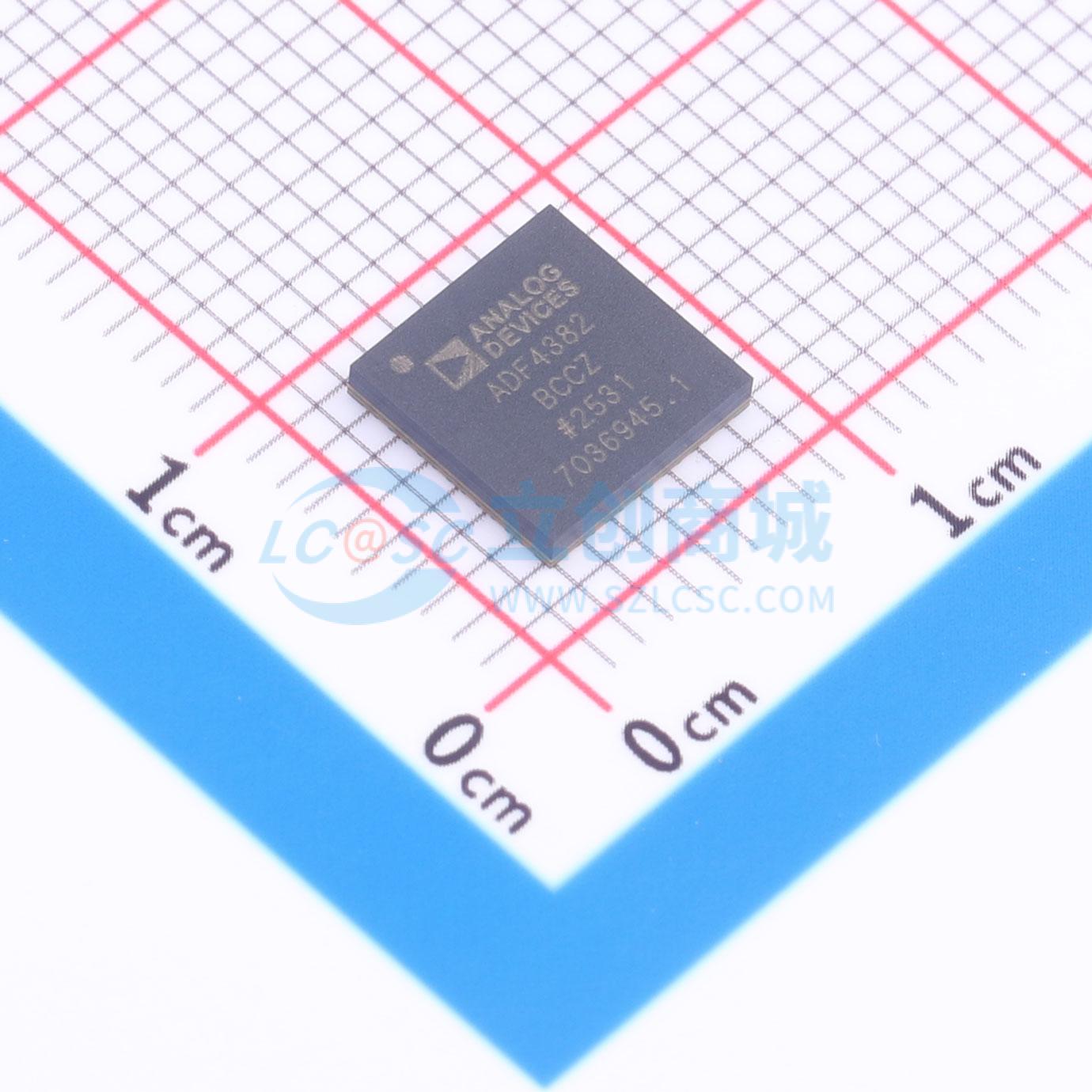

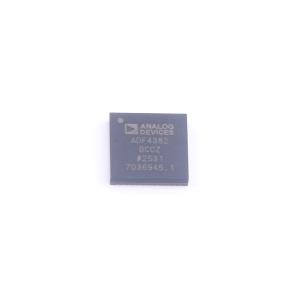

ADF4382BCCZ
微波宽带合成器，集成压控振荡器，高性能超低抖动分数N锁相环，适用于5G和数据转换器时钟应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADF4382BCCZ
- 商品编号
- C47090717
- 商品封装
- LGA-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 6.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 接口类型 | SPI | |
| 最大输出频率 | 22GHz | |
| 工作电压 | 3.15V~3.45V；4.75V~5.25V | |
| 输出通道数 | 2 | |
| 工作温度 | -40℃~+105℃ | |
| 周期抖动 | - |
| 属性 | 参数值 | |
|---|---|---|
| 相邻周期抖动 | - | |
| 相位抖动 | - | |
| 相位偏移 | 支持 | |
| 时钟/振荡器 | 内置；外置 | |
| 输入电平 | CML | |
| 输出电平 | - | |
| 功能特性 | - |
商品概述
ADF4382是一款高性能、超低抖动的分数N分频锁相环，集成了压控振荡器，非常适合用于5G应用或数据转换器时钟应用的本振生成。该高性能锁相环的品质因数为-239 dBc/Hz，具有低1/f噪声，在整数模式下相位-频率检测器频率高达625 MHz，可实现超低的带内噪声和积分抖动。ADF4382可在11 GHz至22 GHz的基本倍频程范围内生成频率，从而无需使用次谐波滤波器。ADF4382上的输出分频器允许生成从687.5 MHz到22 GHz的完整输出频率范围。对于多数据转换器时钟应用，ADF4382通过将输出分频器包含在锁相环反馈环路中，自动将其输出与输入参考边沿对齐。对于需要确定性延迟或延迟调整能力的应用，提供了分辨率小于1 ps的可编程参考到输出延迟。多个器件之间以及在整个温度范围内的参考到输出延迟匹配，可实现可预测且精确的多芯片对齐。ADF4382的框图简洁性，加上简化的串行外设接口寄存器映射、外部SYNC输入以及在整数和分数模式下均可重复的多芯片对齐功能，缩短了开发时间。
商品特性
- 输出频率范围：687.5 MHz 至 22 GHz
- 20 GHz时的集成RMS抖动 = 20 fs（积分带宽：100 Hz 至 100 MHz）
- 20 GHz时的集成RMS抖动 = 31 fs（ADC SNR方法）
- VCO快速校准时间 < 1 μs
- VCO自动校准时间 < 100 μs
- 相位噪声基底：20 GHz时为 -156 dBc/Hz
- 归一化带内相位噪声基底：-239 dBc/Hz
- 归一化1/f相位噪声基底：-287 dBc/Hz
- 最大相位/频率检测器输入频率：625 MHz
- 参考输入频率：4.5 GHz
- 典型杂散 f_PFD .. -90 dBc
- 传播延迟温度系数：0.06 ps / °C
- 调整步进大小：< 1 ps
- 多芯片输出相位对齐
- 3.3 V 和 5 V 电源供电
- 支持ADIsimPLL环路滤波器设计工具
- 7 mm × 7 mm，48端子LGA封装
- 工作温度范围：-40°C 至 +105°C
应用领域
- 高性能数据转换器时钟
- 无线基础设施
- 测试与测量
