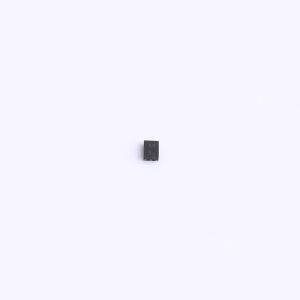

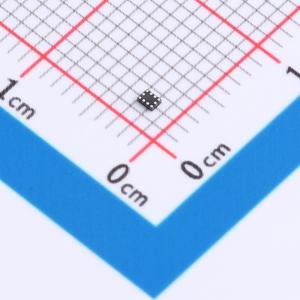

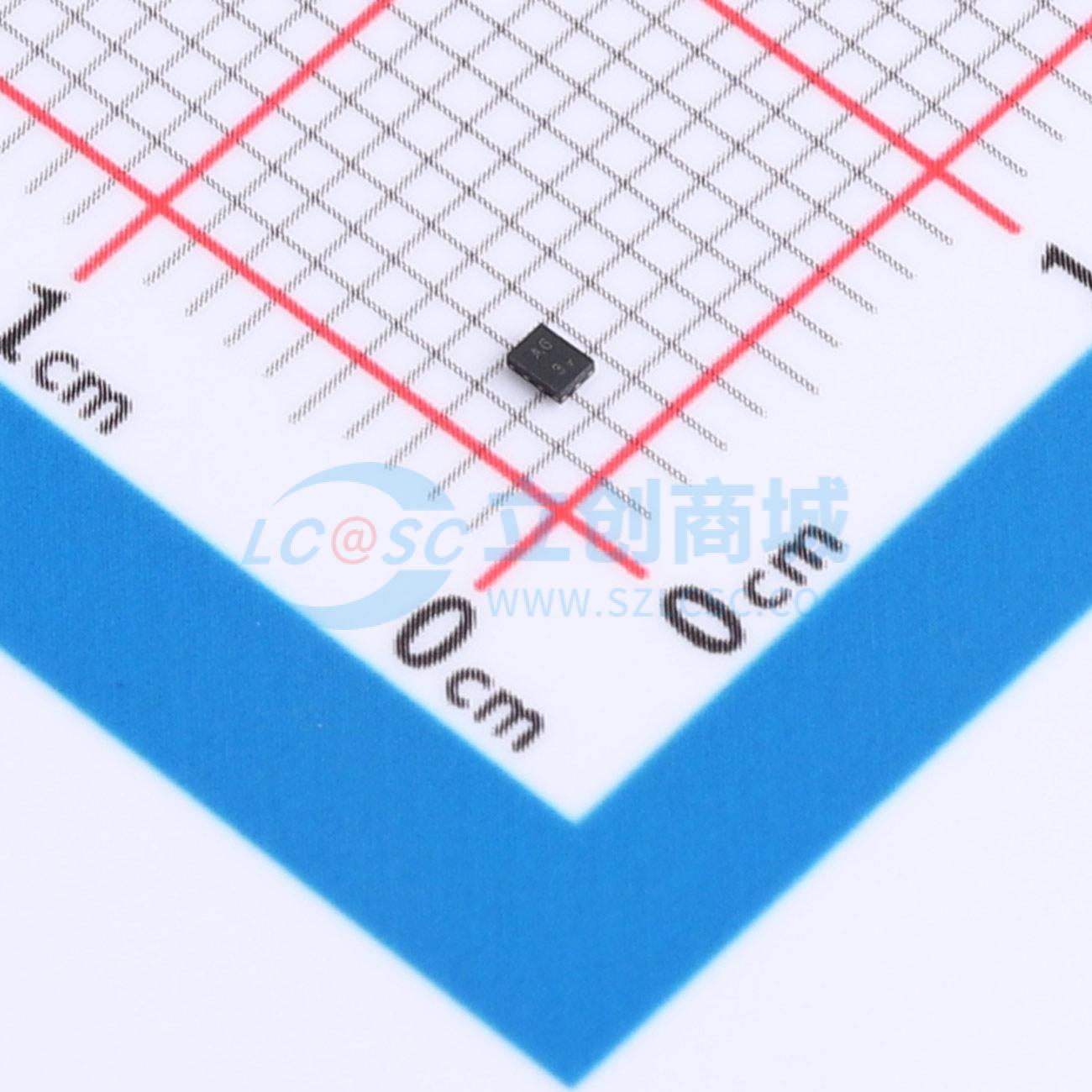

BGSA406MN10E6327XTSA1
超高频射频电压天线调谐开关，集成CMOS逻辑和电源调节，支持MIPI RFFE 2.1控制接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BGSA406MN10E6327XTSA1
- 商品编号
- C47090722
- 商品封装
- TSNP-10
- 包装方式
- 编带
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀单掷 | |
| 频率 | - | |
| 隔离度 | - | |
| 插入损耗 | - |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | - | |
| 工作电压 | 1.2V；1.8V | |
| 工作温度 | - | |
| 功能特性 | 集成控制逻辑 |
商品概述
BGSA406MN10是一款多功能的接地并联4x单刀单掷（4xSPST）射频天线调谐开关。它针对低关态电容（COFF）和低导通电阻（RON）进行了优化，适用于高达7.125 GHz的应用。BGSA406MN10非常适合用于天线调谐应用。该芯片集成了片上CMOS逻辑和电源调节功能。其数字控制接口符合MIPI2.1 RFFE规范，每个开关支路可以单独编程，也可以在同一个RFFE命令帧中一起编程。由于其4状态USID_SEL引脚的独特功能，使用同一个RFFE总线最多可以控制4个相同的器件。
商品特性
- 导通状态下每个端口的低导通电阻（RON）为2.0 Ω
- 关断状态下每个端口的低关断电容（COFF）为110 fF
- 关断状态下典型的高射频工作峰值电压处理能力为80 V
- MIPI RFFE 2.1控制接口
- 典型的极快开关时间为1.2 µs
- 单VIO电源，支持1.2 V和1.8 V
- 通过外部USID_SEL引脚提供4个默认USID地址
- 活动模式下极低的电流消耗为20 µA
- 小尺寸封装，0.95 mm × 1.3 mm（MSL1，根据JEDEC J - STD - 020标准可承受260 °C）
应用领域
- 阻抗、天线和电感调谐
- 可调滤波器
- 根据JEDEC47/20/22的相关测试，适用于工业应用
