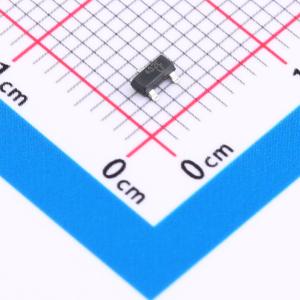

温馨提醒：图片仅供参考，商品以实物为准
CJ432E-N3A-ARG
并联 30ppm/℃
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一个三端可调精密齐纳并联稳压器，在整个工作范围内具有热稳定性。它具有尖锐的导通特性、低温漂系数和低输出阻抗，通过选择两个作为分压器网络的外部电阻，输出电压可以设置为参考电压 (VREF) 和最大阴极电压之间的任何值，这使其成为开关电源、充电器和其他可调稳压器等应用中齐纳二极管的理想替代品。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ432E-N3A-ARG
- 商品编号
- C47089429
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | - | |
| 输出电压 | 1.244V~18V | |
| 输出电流 | 100mA | |
| 精度 | ±0.5% | |
| 温度系数 | 30ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 90uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
CJ432E是一款三端可调精密齐纳分流稳压器，在整个工作范围内保证热稳定性。它具有陡峭的开启特性、低温漂和低输出阻抗，通过选择两个作为分压网络的外部电阻，可将输出电压设置为参考电压与最大阴极电压之间的任意值，这使其成为开关电源、充电器和其他可调稳压器等应用中齐纳二极管的理想替代品。
商品特性
- 可调输出电压：参考电压至18 V
- 25℃下的参考电压容差：提供±0.5%或±1.0%等级
- 灌电流能力：0.1 ~ 100mA
- 优异的温度性能：工作温度TA：-40 ~ 125℃ 低漂移：6mV（典型值） 温度系数：30 ppm/℃
- 低动态输出电阻：0.07Ω（典型值）
- 最小阴极电流：90µA（最大值）
- 快速开启响应
- 低输出噪声
- 容性负载下高稳定性
应用领域
- 可调电压和电流基准
- 集成基准的比较器
- 反激开关电源的副边调节
- 电压监控
- 齐纳二极管替代品
