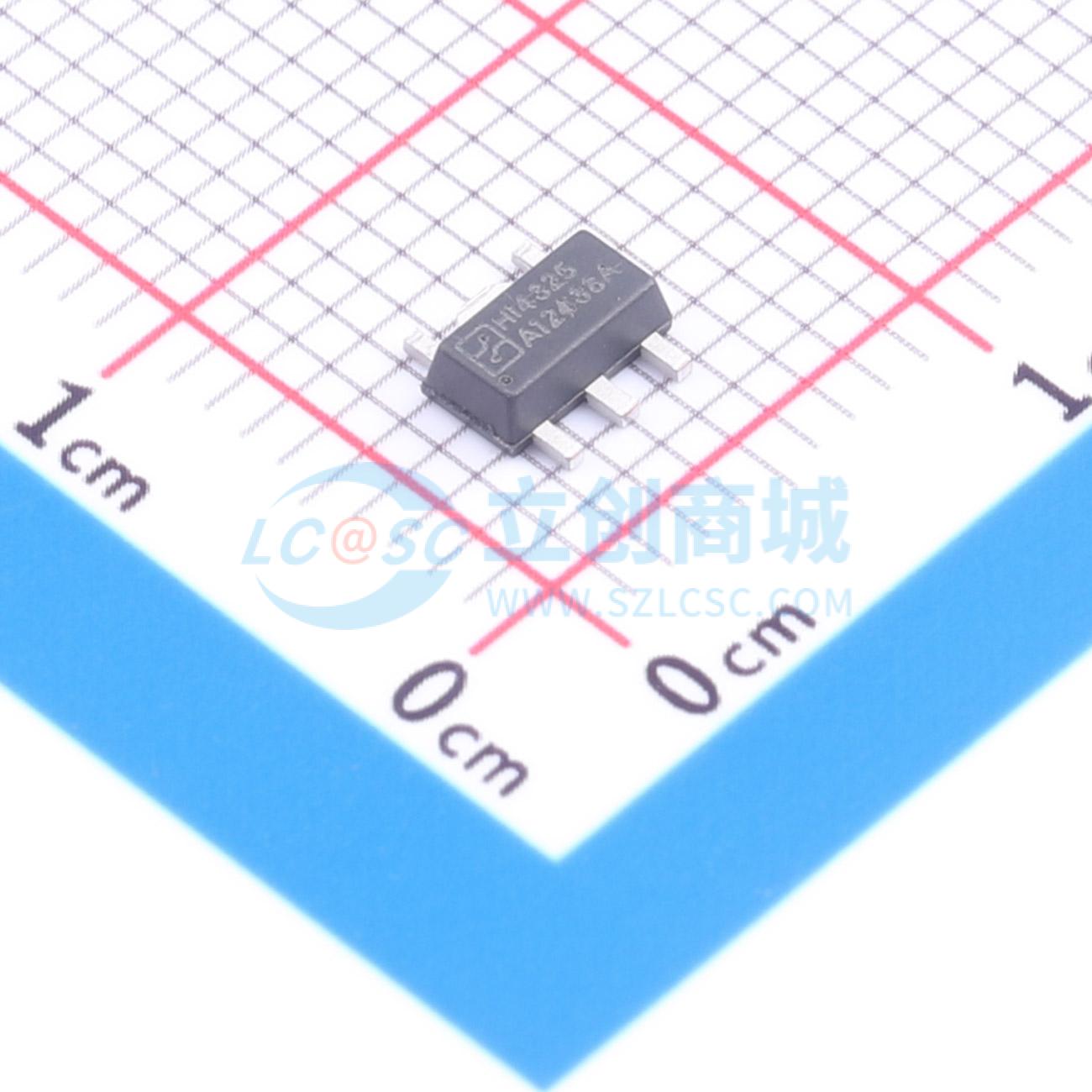

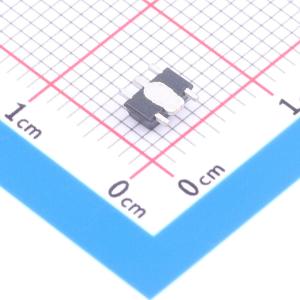

温馨提醒：图片仅供参考，商品以实物为准
Hi4325
多功能平均电流型LED恒流驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 共阳输出，65536:1 高辉调光，1‰深度调光@20K ，超低压差1.5V恒流
- 品牌名称
- Hichips(智芯)
- 商品型号
- Hi4325
- 商品编号
- C47089296
- 商品封装
- SOT-89-5
- 包装方式
- 编带
- 商品毛重
- 0.0932克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 4V~100V | |
| 开关频率 | 1MHz | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
Hi432X 是一系列外围电路简单的多功能平均电流型 LED 恒流驱动器，适用于 4V ~ 100V 电压范围的降压 BUCK 大功率调光恒流 LED 领域。芯片 PWM 端口支持超小占空比的 PWM 调光，可响应最小 60ns 脉宽。芯片采用专利算法，为客户提供最佳解决方案，最大限度地发挥灯具优势，以实现景观舞台灯高辉的调光效果，支持 65536（256×256）级高辉调光。PWM 端口为高电平时，芯片正常工作；为低电平时，芯片输出关闭。芯片采用专利的平均电流控制算法，输出电流恒流精度 ≤ ±3%，且输出电流受输入输出电压、系统电感的影响小；芯片内部集成环路补偿，外围电路简洁，系统更加稳定可靠。
商品特性
- 支持高辉调光，65536：1 调光比
- 宽输入电压：4V ~ 100V
- 平均电流工作模式
- 高效率：最高可达 95%
- 输出电流可调范围 60mA ~ 1.5A
- 内置 200mΩ/100V 的 MOSFET（Hi4321）、80mΩ/60V 的 MOSFET（Hi4322）、60mΩ/30V 的 MOSFET（Hi4325）
- 内置 5V 稳压管
- 最大工作频率 1MHz
- 恒流精度 ≤ 3%
- 支持 PWM 调光
- 封装：SOT89-5
应用领域
- 景观亮化洗墙灯
- 舞台调光效果灯
- 建筑照明
- 智能照明
