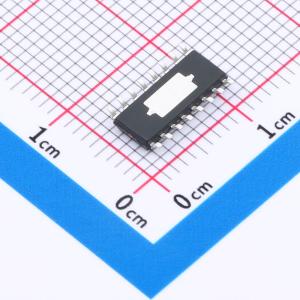

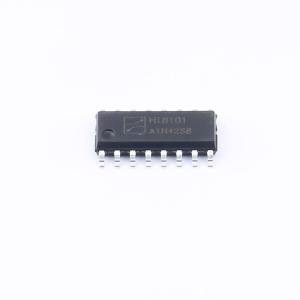

Hi8101

升压型 6A 2.5V~25V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 升压恒压，可编程峰值电流，可编程软启动，快速动态响应，超低待机功耗，高转换效率
品牌名称: Hichips(智芯)
商品型号: Hi8101
商品编号: C47089298
商品封装: ESOP-16
包装方式: 编带
商品毛重: 0.1988克(g)

商品参数

商品概述

Hi8101是一款高效率异步升压转换器，集成20mΩ功率开关管，为便携式系统提供高效小尺寸解决方案。支持2.5V ~ 18V宽输入电压范围，可应用于单节锂电池或者多节锂电池，或12V铅酸电池供电的应用场合。具备15A峰值过电流能力，并且能够提供最高输出电压20V。支持可编程软启动，支持逐周期可编程开关峰值电流限制，最大电流15A。支持芯片过热关断（OTP）保护功能。工作频率380KHz，工作在PWM模式下，轻载降频以提高轻载工作效率。

商品特性

工作电压范围：2.5V ~ 18V
可编程峰值电流：最大15A
最大输出电压：20V
固定开关频率：380KHz
最高转换效率>95%
恒压精度≤±2.5％
可编程软启动
支持抖频功能
低关断功耗，关断电流<0.1μA
支持欠压保护
支持输出过压保护
支持OTP过热关断保护
封装：ESOP16

应用领域

无线音箱
移动电源
USB TYPE - C电源
平板电脑、笔记本电脑
充电设备
POS机终端

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~25V
	输出电压	1.2V~26V
	输出电流	6A
	开关频率	380kHz
	工作温度	-40℃~+130℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	600uA
	开关管(内置/外置)	内置
	输出类型	可调
