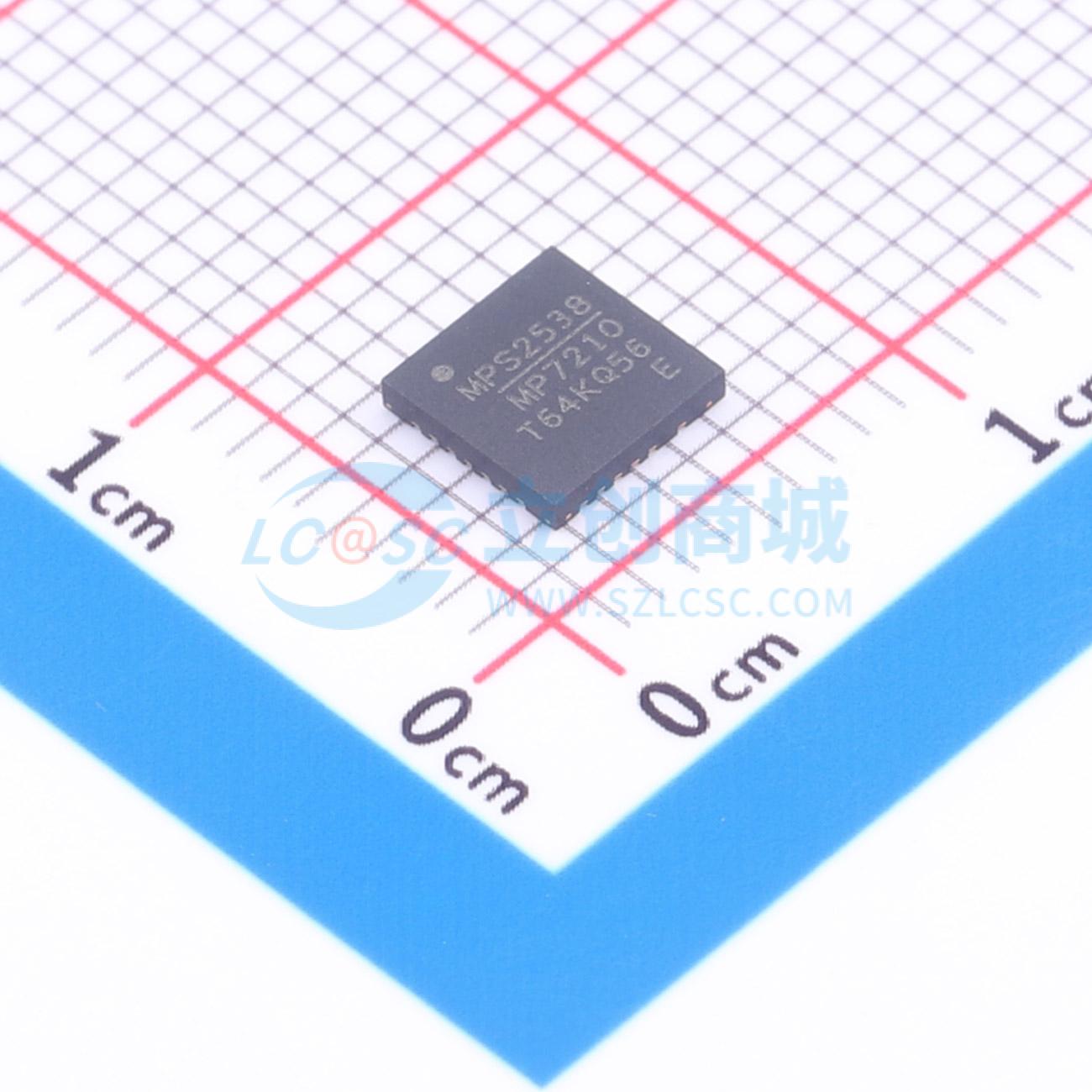

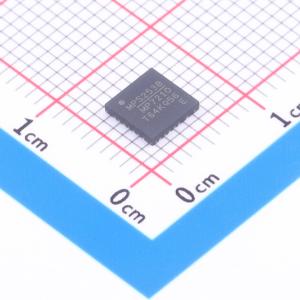

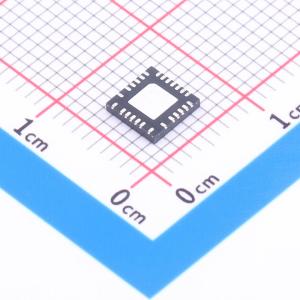

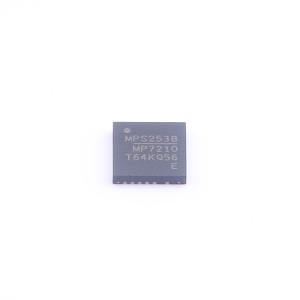

MPQ7210GUE-0000-AEC1-Z
MPQ7210GUE-0000-AEC1-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ7210GUE-0000-AEC1-Z
- 商品编号
- C47081719
- 商品封装
- QFN-26(5x5)
- 包装方式
- 编带
- 商品毛重
- 14.4克(g)
商品参数
参数完善中
商品概述
MPQ7210 是一款同步双降压 LED 驱动器，设计作为恒流源驱动 2 个独立 LED 通道。每个通道最高可支持 2A 输出电流，两个通道也可并联支持最高 4A 输出电流。4.5V 至 60V 的输入电压范围支持每个通道最多串联 12 颗 LED，配合矩阵管理器使用时，可实现适配自适应远光灯或矩阵头灯的理想架构。安全保护包含故障 (/FS) 引脚，用于报告过流保护 (OCP)、欠压锁定 (UVLO)、早期热预警和热关断，这些功能可帮助系统满足功能安全要求。集成 10 位模数转换器 (ADC)，可监测输入电压 VIN、输出电压 VOUT、VCC 电压和结温 TJ，并将数据记录到内部寄存器，微控制器 (MCU) 可通过串行外设接口 (SPI) 回读这些诊断信息，SPI 还可用于在寄存器中预设置调光配置，并掩盖 /FS 引脚上不需要的故障信号。MPQ7210 大幅减少了对外部元件的需求，采用 QFN-26 (5mm×5mm) 封装，符合 AEC-Q100 Grade 1 标准。
商品特性
- 专为汽车 LED 应用设计
- 宽 4.5V 至 60V 输入电压范围
- 双信道输出，单信道最高 2A
- 单信道并联输出最高 4A
- LED 电流精度 ±3%
- 工作结温范围 -40℃ 至 +150℃
- 8位模拟调光
- 12 位 PWM 调光
- 针对 EMC/EMI 进行了优化
- 可选择 220kHz、420kHz、1.1MHz、2.3MHz 开关频率
- 支持扩频 (FSS) 功能
- 符合 CISPR25 Class 5 标准
- 完善的安全保护功能
- 集成 10 位 ADC，可监测 VIN、输出电压 VOUT、VCC 电压和结温 TJ
- 提供故障指示 /FS 引脚和可配置寄存器
- 支持输出欠压保护 (UVP)
- 支持过流保护 (OCP)
- 支持早期热预警
- 支持热关断
- 串行外设接口 (SPI) 可配置功能
- 支持多页一次性可编程 (OTP) 存储器
- 提供带可焊侧翼的 5mm×5mm QFN-26 封装
- 符合 AEC-Q100 Grade 1 等级
应用领域
- 自适应远光灯
- 矩阵式 LED 头灯
- 日间行车灯 (DRL)
- 侧标志灯
