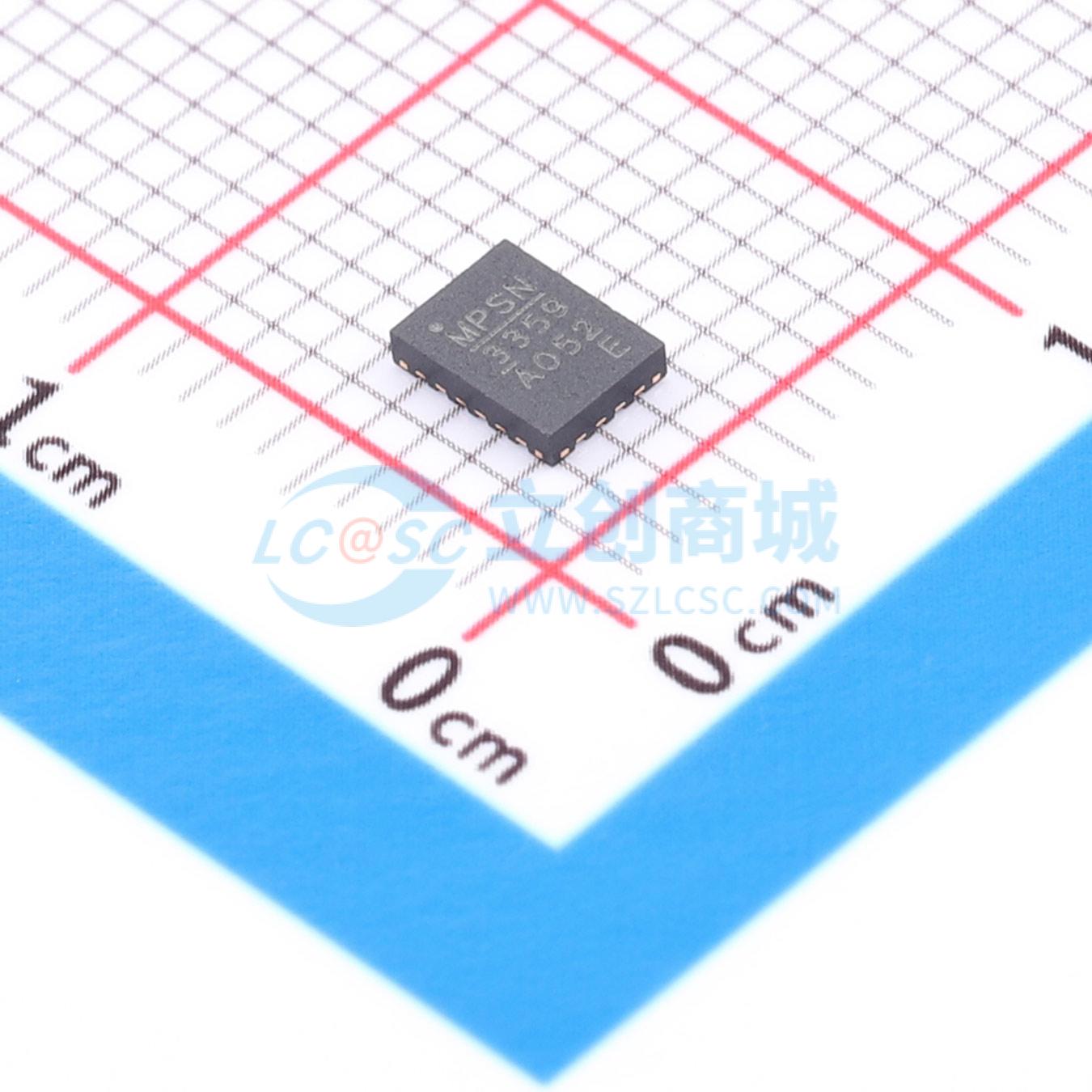

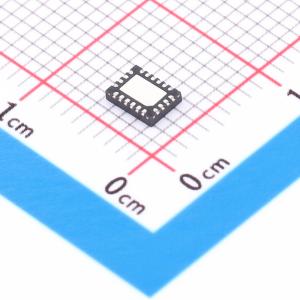

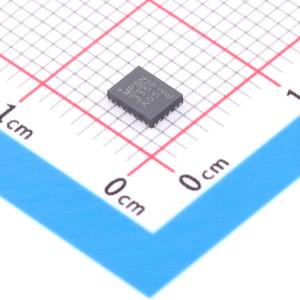

MPQ3359AGLE-AEC1-Z
MPQ3359AGLE-AEC1-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ3359AGLE-AEC1-Z
- 商品编号
- C47081743
- 商品封装
- QFN-20(3x4)
- 包装方式
- 编带
- 商品毛重
- 12.97克(g)
商品参数
参数完善中
商品概述
MPQ3359A是一款带4路电流源的升压转换器，该器件设计用于驱动白光LED阵列，作为中小尺寸LCD面板的背光。该器件采用峰值电流模式作为脉宽调制（PWM）控制架构来调节升压转换器。4路电流源连接到LED阴极以调节LED亮度。MPQ3359A将每路LED串的电流调节至外部电流设定电阻设置的值，不同串之间的电流调节精度为2.5%。器件提供低导通电阻MOSFET和裕压，以提升效率。开关频率（fSW）可通过电阻或外部时钟配置。MPQ3359A通过两个独立输入引脚（EN/ADIM和PDIM）提供模拟调光和PWM调光功能。器件还在LED电流通道之间提供固定延迟时间，以消除PWM调光期间的噪声。器件包含完善的保护功能以保证器件安全运行，保护模式包括过流保护（OCP）、过压保护（OVP）、过热保护（OTP）、LED串开路/短路保护，以及LEDx引脚对地短路保护。MPQ3359A采用QFN-20 (3mmx4mm)封装，符合AEC-Q100 Grade 1等级。
商品特性
- 输入电压（VIN）范围为3.5V至40V
- 4路通道，每通道最大150mA
- 内置100mΩ、50V MOSFET
- 可配置开关频率（fSW）最高达2.2MHz
- 外部同步开关功能
- 脉宽调制（PWM）调光
- 模拟调光
- 支持深调光比
- 优异EMI性能，支持扩频（FSS）功能
- PWM调光期间LED电流通道之间固定100µs延迟时间（替代相移）
- 2.5%电流匹配精度
- 逐周期限流
- 支持VOUT与VIN断开
- 输入过流保护（OCP）
- LED串开路/短路保护
- 过热保护（OTP）
- 电感过流保护（OCP）
- 电感/二极管短路保护
- LEDx引脚对地短路保护
- LED4未使用时可禁用LED4
- 故障指示信号输出
- 采用QFN-20 (3mmx4mm)封装
- 符合AEC-Q100 Grade 1等级
应用领域
- 汽车显示器
- 平板电脑和笔记本电脑
