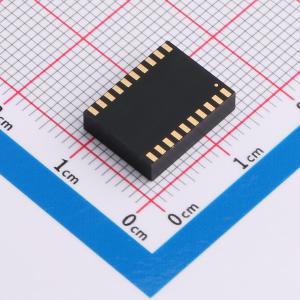

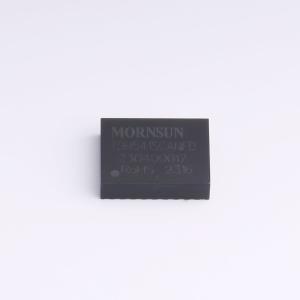

温馨提醒：图片仅供参考，商品以实物为准
TDH541SCANFD
TDH541SCANFD 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TD(H)541SCANFD是一款带隔离电源的CANFD转发器，符合或者优于ISO11898-2标准的技术规范。它集成5V隔离电源，逻辑侧支持3.3V和5V逻辑电平的转换。作为CANFD收发器，该器件可为总线和CANFD控制器分别提供差分发射能力和差分接收能力，信号传输速率高达5兆位每秒(Mbps)。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- TDH541SCANFD
- 商品编号
- C4355532
- 商品封装
- DFN-20(10x13)
- 包装方式
- 编带
- 商品毛重
- 1.09克(g)
商品参数
参数完善中
商品概述
TD(H)541SCANFD是一款带隔离电源的CANFD转发器，符合或者优于ISO11898 - 2标准的技术规范。它集成5V隔离电源，逻辑侧支持3.3V和5V逻辑电平的转换。作为CANFD收发器，该器件可为总线和CANFD控制器分别提供差分发射能力和差分接收能力，信号传输速率高达5兆位每秒(Mbps)。该器件尤其适合工作在恶劣环境下，其具有串线、过压（–58V至58V）和接地损耗保护以及过热关断功能。
商品特性
- 超小，超薄，芯片级DFN封装
- 符合ISO11898 - 2标准
- 集成5V高效电源
- I/O电压范围支持3.3V和5V微处理器
- 隔离耐压高达3000VDC（TDH541SCANFD 5000VDC）
- 总线静电防护能力高达15kV(HBM)
- 通讯速率高达5Mbps
- -58V至58V的总线故障保护
-
25kV/μs瞬态抗扰度
- 驱动器(TXD)主导超时功能
- 低环路延迟
- 总线负载能力高达110节点
- 工业级工作温度范围：-40°C to +125°C
- 符合AEC - Q100标准
- 潮敏等级(MSL) 3
应用领域
工业自动化、控制、传感器和驱动系统 - 楼宇和温室环境控制（暖通空调(HVAC)）控制自动化 - 安防系统 - 运输 - 医疗 - 电信 - 诸如CANopen，DeviceNet，NMEA2000，ARNIC825，ISO11783，CAN Kingdom的CAN总线标准
