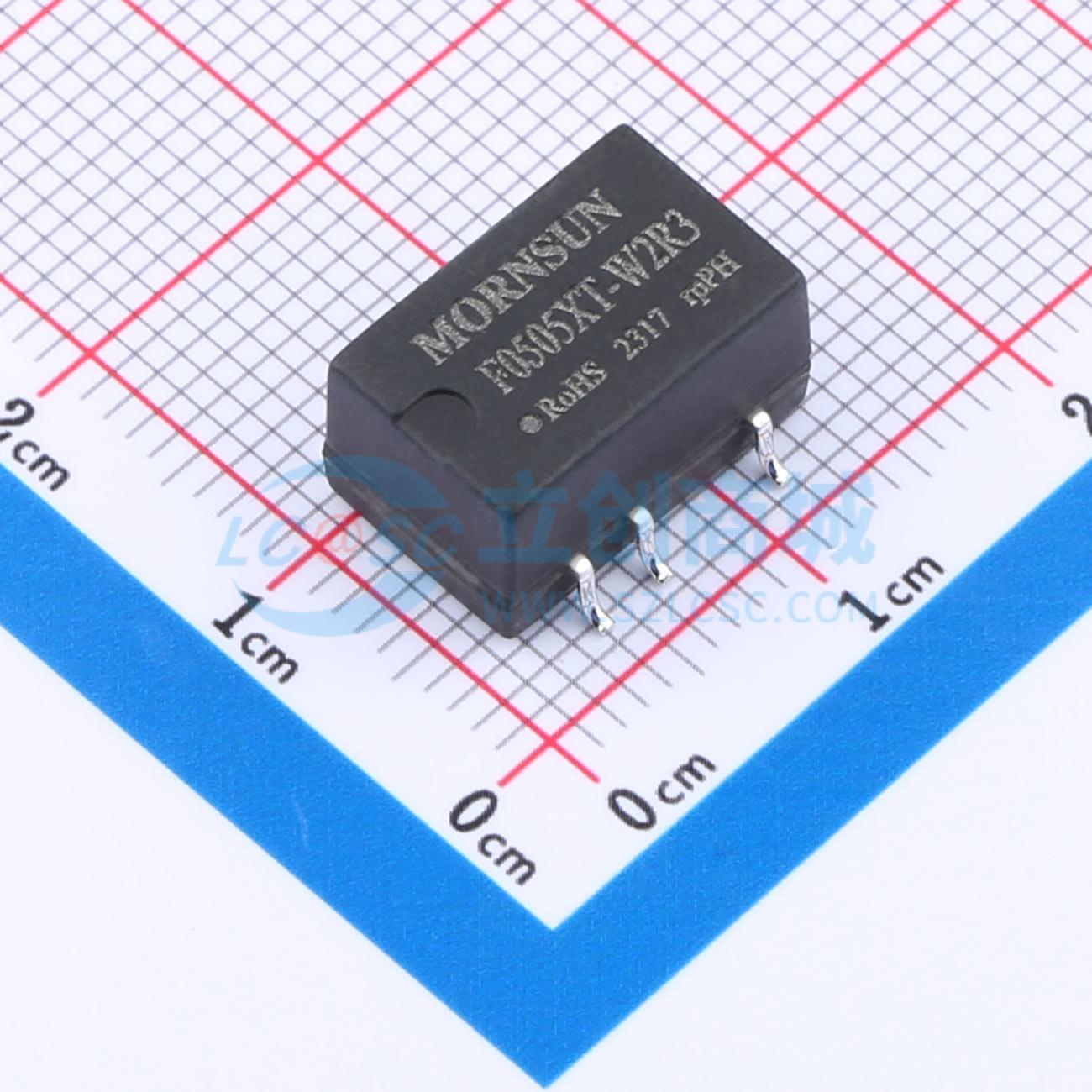

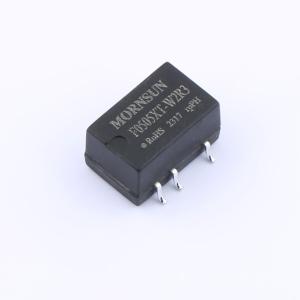

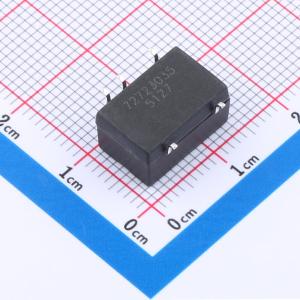

温馨提醒：图片仅供参考，商品以实物为准
F0505XT-W2R3
DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 0.2W，固定输入电压，隔离式非稳压单输出。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- F0505XT-W2R3
- 商品编号
- C4354927
- 商品封装
- SMD,13.2x11.4mm
- 包装方式
- 管装
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 75% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 40mA | |
| 最大容性负载 | 220uF | |
| 隔离电压(Vrms) | 2kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 270kHz | |
| 静态电流(Iq) | 5mA | |
| 纹波噪声 | 20mVp-p | |
| 长度 | 13.2mm | |
| 宽度 | 11.4mm | |
| 高度 | 7.25mm |
商品特性
- 可持续短路保护
- 空载输入电流低至5mA
- 效率高达75%
- 工作温度范围：-40°C to +105°C
- 隔离电压2000VAC
- 小型SMD封装
- 内部贴片化设计
- 国际标准引脚方式
应用领域
- 纯数字电路
- 一般低频模拟电路
- 继电器驱动电路
- 数据交换电路
