温馨提醒：图片仅供参考，商品以实物为准

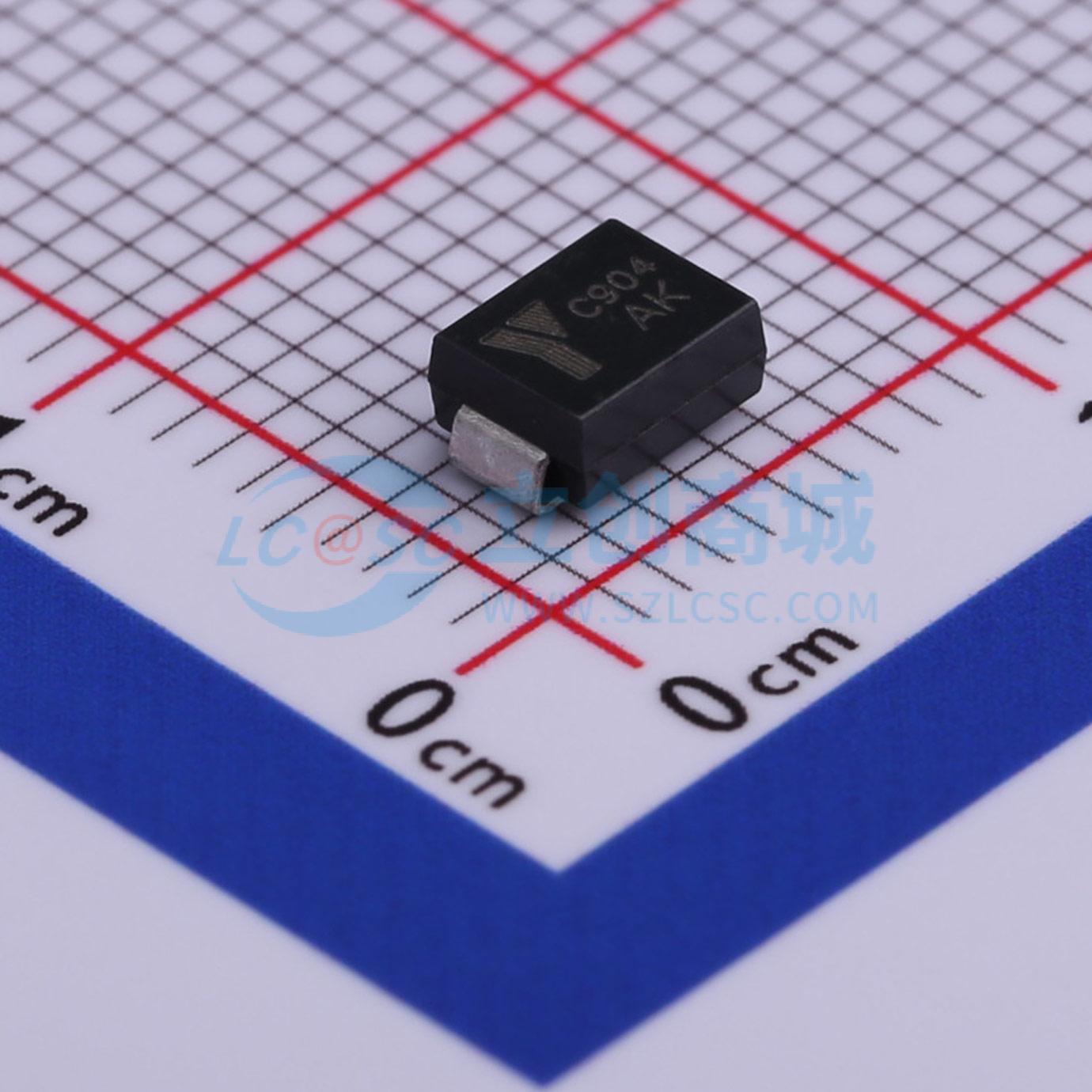

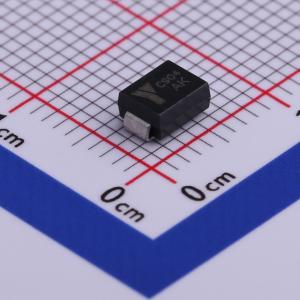

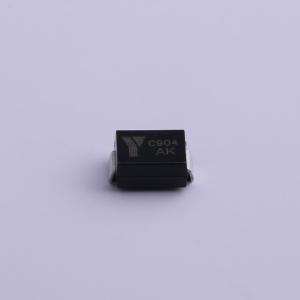

SMBJ6.5CA
双向TVS 6.5V截止 峰值浪涌电流：53.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SMB 系列旨在保护电压敏感元件免受高压、高能瞬变的影响。它们具有出色的钳位能力、高浪涌能力、低齐纳阻抗和快速响应时间。SMB 系列非常适合用于通信系统、汽车、数控、过程控制、医疗设备、商用机器、电源以及许多其他工业/消费应用。
- 品牌名称
- Yint(音特电子)
- 商品型号
- SMBJ6.5CA
- 商品编号
- C484344
- 商品封装
- DO-214AA(SMB)
- 包装方式
- 编带
- 商品毛重
- 0.212克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 6.5V | |
| 钳位电压 | 11.2V | |
| 峰值脉冲电流(Ipp) | 53.6A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W@8/20us | |
| 击穿电压 | 7.9V | |
| 反向电流(Ir) | 300uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品概述
SMB系列旨在保护电压敏感元件免受高压、高能瞬变的影响。它们具有出色的钳位能力、高浪涌能力、低齐纳阻抗和快速响应时间。SMB系列非常适合用于通信系统、汽车、数控、过程控制、医疗设备、商用机器、电源和许多其他工业/消费应用。
商品特性
- 封装：DO-214AA/SMB
- 适用于表面贴装应用，以优化电路板空间。
- 极性：除双向器件外，色带表示正端（阴极）。
- 典型故障模式是在超过规定电压或电流时短路。
- 高温焊接：端子在260°C下持续10秒。
- 引脚：镀锡，符合MIL-STD-750标准的2026方法可焊性要求。
应用领域
-输入/输出接口-电源总线-电信-计算机-工业和消费电子应用
