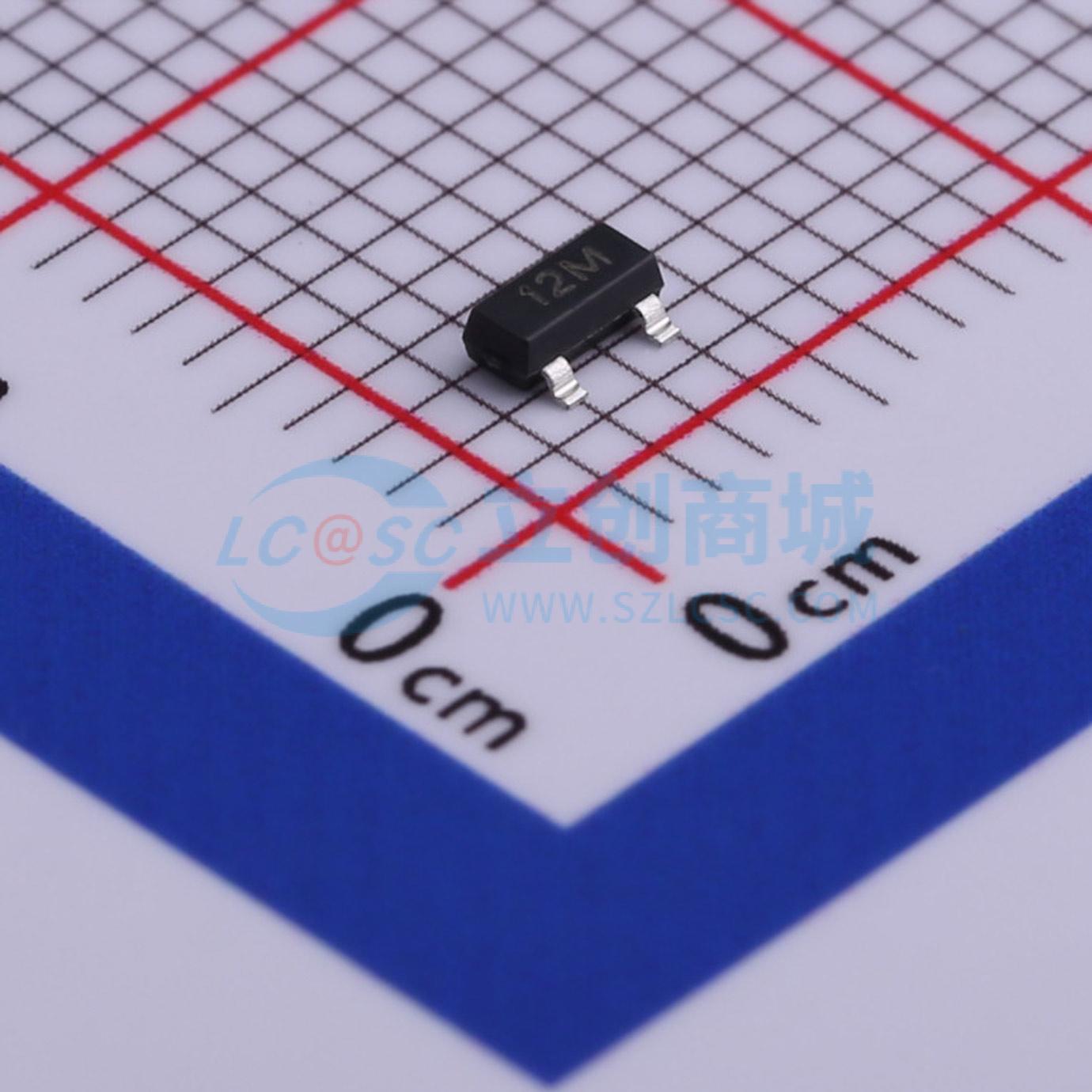

温馨提醒：图片仅供参考，商品以实物为准
ESD12VAP
ESD 12V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 反向截止电压(Vrwm) 12 反向漏电流(IR) 1 击穿电压(VBR) 13.3 钳位电压(Vc)@Ipp 19 峰值脉冲功率(Ppp) 300 结电容(Cj)@57MHz 60
- 品牌名称
- Yint(音特电子)
- 商品型号
- ESD12VAP
- 商品编号
- C484330
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 19V | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 15.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
ESD12VAP旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件成为电路板空间有限的设计中ESD保护的理想选择。
商品特性
- 超低泄漏
- 工作电压：12V
- 封装：SOT - 23
- 保护一条双向线路或两条单向线路
- 低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±15kV 接触放电：±8kV
- IEC61000 - 4 - 4（EFT）40A（5/50ns）
- IEC61000 - 4 - 5（雷击）5A（8/20µs）
应用领域
- 便携式电子设备
- 手机及配件
- 工业控制
- 便携式仪器
- 机顶盒
- 外围设备
