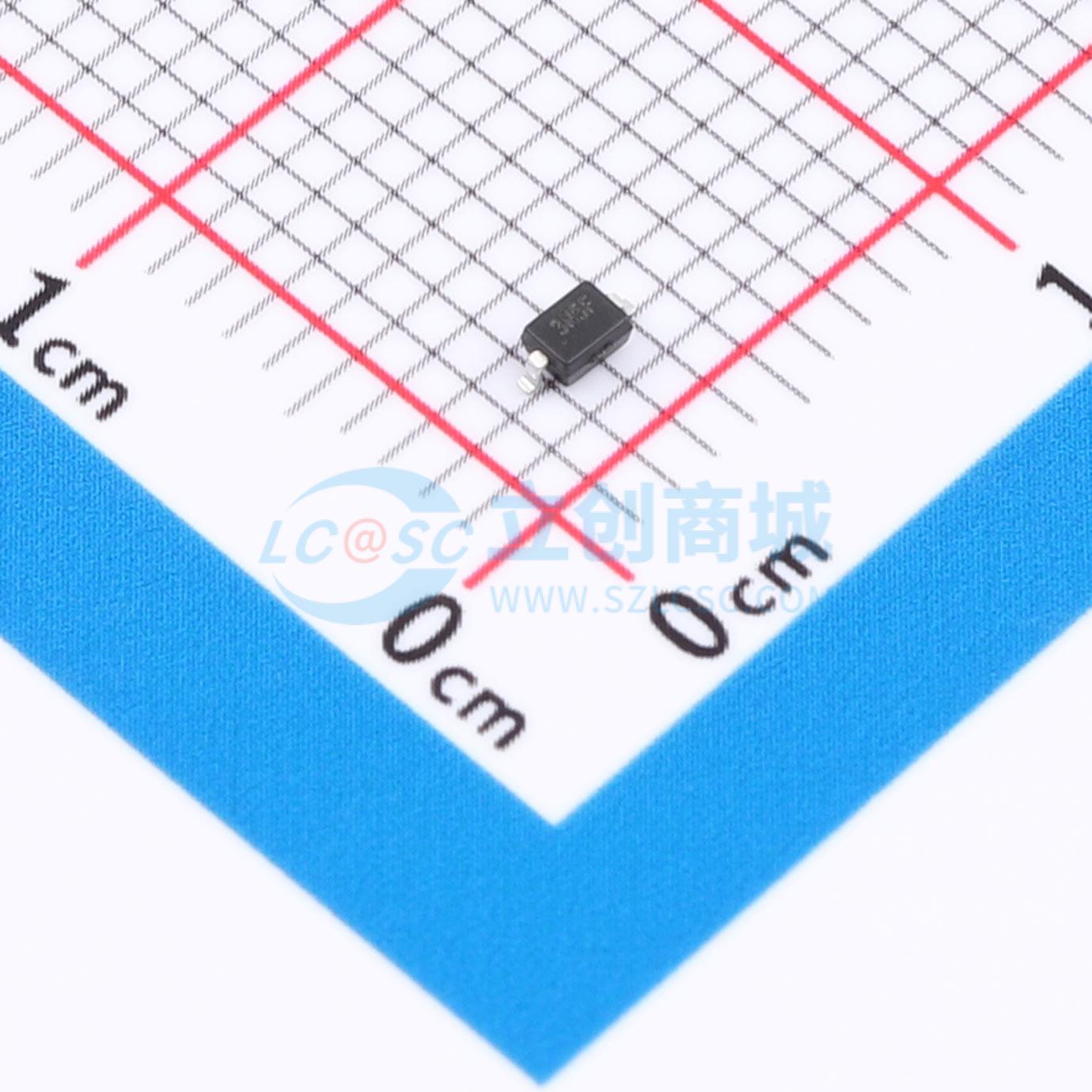

温馨提醒：图片仅供参考，商品以实物为准

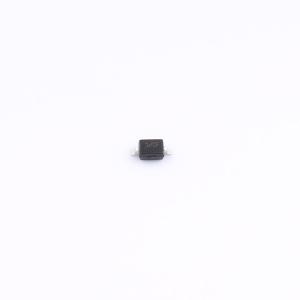

TSD03DYFR

3.6V 25A@8/20us

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是单向TVS保护二极管，专为钳制ESD和浪涌等有害瞬变而设计，额定ESD冲击消散值高达±30kV（接触放电和空气间隙放电），并且符合IEC61000-4-2国际标准中规定的最高级别（4级）。结合了强大钳位性能和低电容，可在许多不同应用中保护数据线路和电源线路。采用业界通用的引线式SOD-323封装，可轻松焊接。
品牌名称: TI(德州仪器)
商品型号: TSD03DYFR
商品编号: C47002840
商品封装: SOD-323
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向工作电压(Vrwm)	3.6V
	钳位电压	7.7V
	峰值脉冲电流(Ipp)	25A@8/20us
	峰值脉冲功率(Ppp)	170W@8/20us
	击穿电压(VBR)	4.5V

商品概述

TSDxx 是单向 TVS 保护二极管系列，专为钳制 ESD 和浪涌等有害瞬变而设计。TSDxx 器件的额定 ESD 冲击消散值高达 ±30kV (接触放电和空气间隙放电)，并且符合 IEC 61000-4-2 国际标准中规定的别 (4 级)。TSDxx 结合了强大钳位性能和低电容，可在许多不同应用中保护数据线路和电源线路。TSDxx 系列采用业界通用的引线式 SOD-323 封装，可轻松焊接。

商品特性

提供IEC 61000-4-2 ESD保护:±30kV 接触放电
提供IEC 61000-4-2 ESD保护:±30kV 空气间隙放电
提供IEC 61000-4-5浪涌保护:7-60A (8/20μs)
IO 电容 <20pF（典型值）
超低漏电流:50nA（最大值）
工业温度范围:-55℃ 至 +150℃
采用业界通用 SOD-323 引线式封装 (2.65mm × 1.3mm)

应用领域

I/O 保护
电力线保护
USBVBUS
电网基础设施
便携式电子产品

	属性	参数值
	反向漏电流(Ir)	5nA
	通道数	单路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	4.5pF
