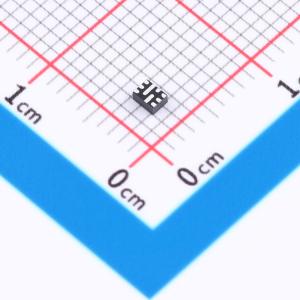

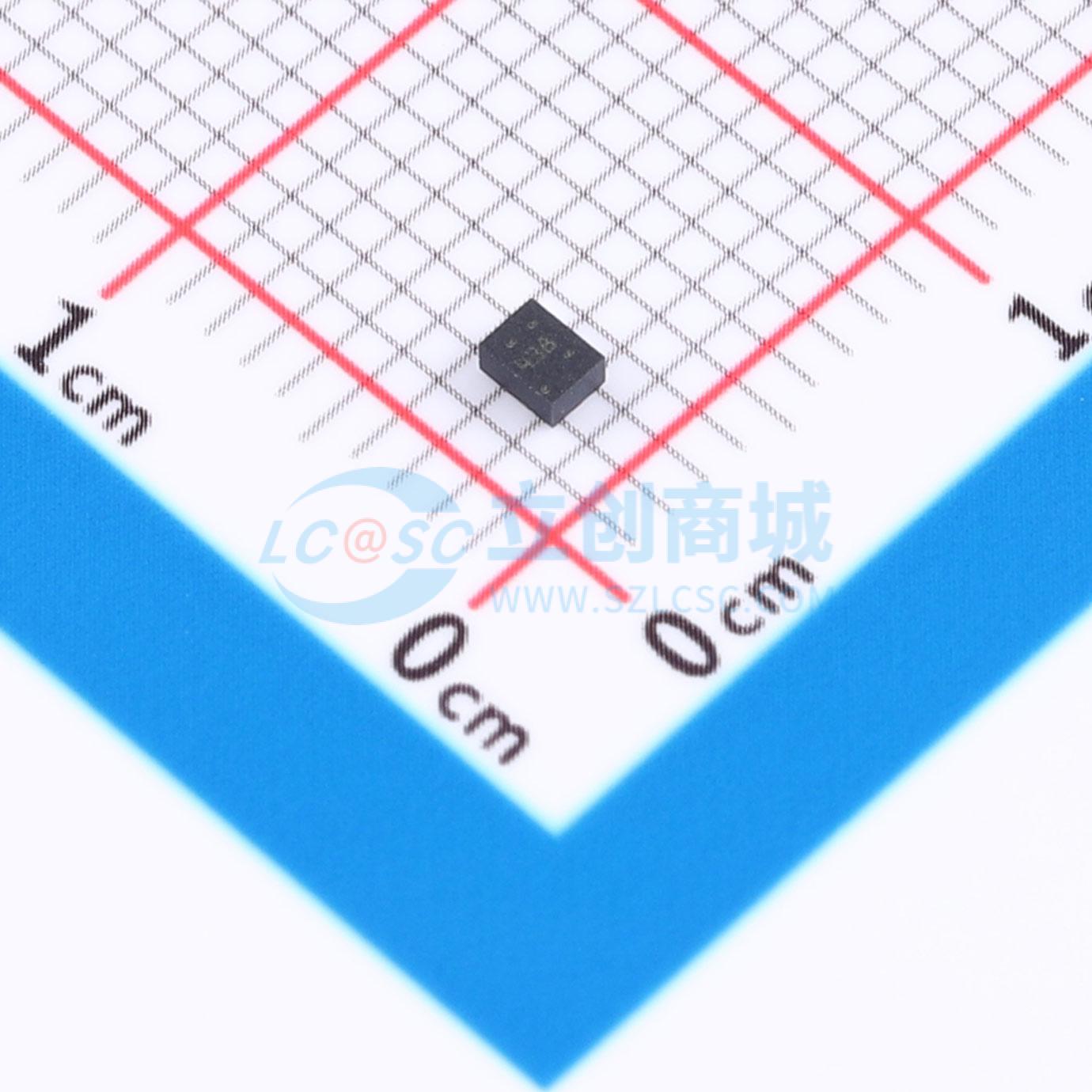

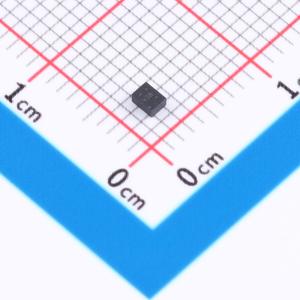

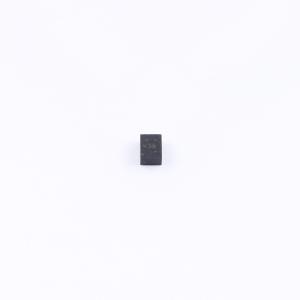

TPS54438RQFR

TPS54x38是一款高效率、高输入电压、易用性强、设计灵活性高的同步降压转换器。其工作输入电压范围为3.8V至28V，专为由5V、12V、19V、24V电源总线供电的系统设计。该器件支持最高5A、4A、3A连续输出电流，最高占空比可达98%。TPS54x38采用固定频率峰值电流控制，内置补偿，可实现快速瞬态响应以及良好的线性和负载调节。经过优化的内置环路补偿，使器件在宽输出电压范围和开关频率范围内无需外部补偿。集成自举电容有助于实现单层PCB设计，减少外部元件数量。TPS54x38支持200kHz至2.2MHz宽开关频率范围，频率可通过RT/SYNC引脚设置，具备高设计灵活性。该器件可通过MODE引脚的不同配置，选择轻负载条件下的脉冲频率调制(PFM)或强制连续导通调制(FCCM)，还可配置可调软启动(SS)时间/电源良好(PG)指示功能。TPS54x38提供的保护功能包括热关断、输入欠压锁定、逐周期电流限制和打嗝短路保护。TPS54x38采用9引脚1.5mm × 2.0mm QFN封装，引脚排布支持单层PCB布局，工作结温范围指定为–40℃至150℃。TPS54x38采用架构1的干扰和噪声缓解技术(MINT 1)，可快速轻松实现低EMI设计。

• 采用架构1干扰和噪声缓解技术(MINT 1)
• 助力实现CISPR 25 Class 5合规
• 具备良好的电磁干扰(EMI)性能，集成扩频功能，采用优化引脚排布
• 适配宽范围应用
• 输入电压范围3.8V至28V
• 输出电压范围0.6V至22V
• TPS54538支持最高5A连续输出电流，TPS54438支持最高4A，TPS54338支持最高3A
• 参考电压精度为0.6V ±1%，适用温度范围–40℃至150℃
• 最小开关导通时间为70ns，最小关断时间为114ns
• 最大开关导通时间为8μs
• 最高占空比为98%
• 高效率
• 集成47mΩ和21mΩ MOSFET
• 典型静态电流为28μA
• 峰值电流控制模式，内置补偿
• 可选择200kHz至2.2MHz开关频率
• 可同步至外部时钟（支持相移），同步频率范围200kHz至2.2MHz
• 轻负载条件下可选择PFM/FCCM模式
• 支持可选可调软启动时间，具备电源良好指示功能
• 高低侧MOSFET均具备打嗝过流限制
• 提供OTP、OCP、OVP、UVP、UVLO非锁存保护
• 集成自举电容，支持单层PCB布局
• 工作结温范围为–40℃至150℃
• 采用1.5mm × 2.0mm QFN封装
• 可使用WEBENCH Power Designer配合TPS54x38创建定制设计

• 医疗保健
• 楼宇自动化
• 测试测量
• 多功能打印机
• 企业投影仪
• 便携式电子设备
• 联网外设
• 有线网络
• 无线基础设施
• 带5V、12V、19V、24V输入的分布式电源系统
