温馨提醒：图片仅供参考，商品以实物为准

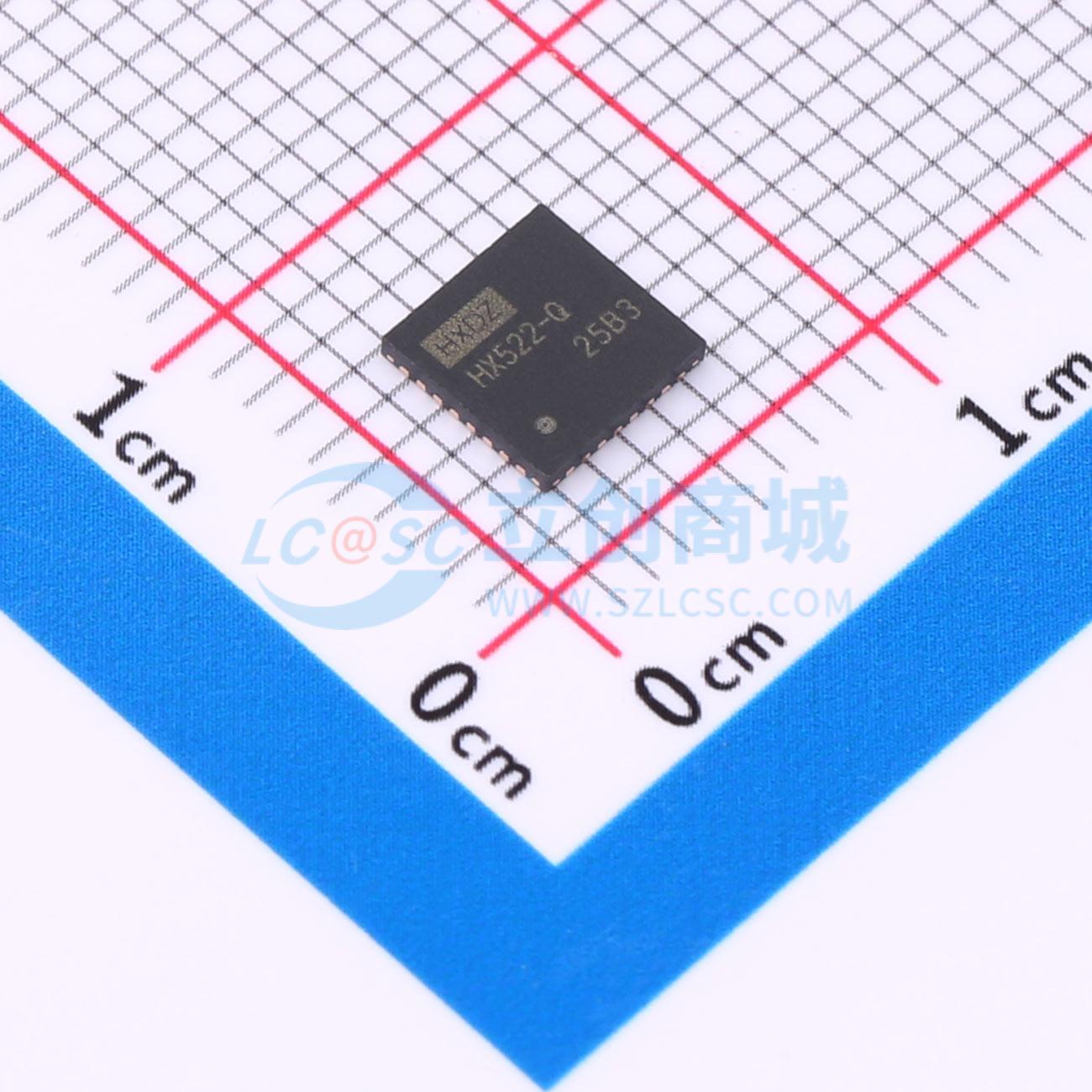

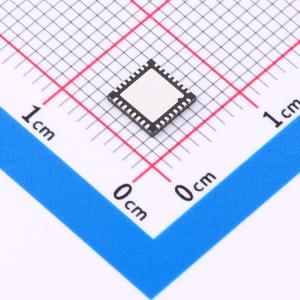

HX522-Q
13.56MHz非接触式通信读写器IC支持ISO/IEC 14443A/MIFARE和NTAG标准
- 描述
- 读写IC，支持13.56 MHz非接触通信。内置发射器可直接驱动ISO/IEC 14443 A/MIFARE卡和应答器的天线，无需额外电路。接收模块可高效解调和解码信号，并具备帧管理、奇偶校验和CRC等错误检测功能。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX522-Q
- 商品编号
- C47002285
- 商品封装
- HVQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.142克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | ISO 14443A,MIFARE | |
| 接口类型 | I2C,SPI,UART |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 13.56MHz | |
| 工作电压 | 2.5V~3.3V | |
| 功能特性 | 内置天线驱动；数据校验 |
商品概述
HX522-Q 是一款高度集成的读写器芯片，专为 13.56 MHz 频率下的非接触式通信而设计。该读写器支持 ISO/IEC 14443 A/MIFARE 和 NTAG 标准。其内部发射器能够驱动专为与 ISO/IEC 14443 A/MIFARE 卡和应答器通信而设计的读写器天线，无需额外的有源电路。接收模块为解调和解码来自 ISO/IEC 14443 A/MIFARE 兼容卡及应答器的信号提供了稳健高效的解决方案。此外，数字模块负责全面管理 ISO/IEC 14443 A 帧结构以及错误检测功能，包括奇偶校验和 CRC。HX522-Q 兼容 MF1xxS20、MF1xxS70 和 MF1xxS50 产品。它支持非接触式通信，并利用 MIFARE 高达 848 kBd 的双向更高传输速度。
商品特性
- 高度集成的模拟电路，用于解调和解码响应
- 缓冲输出驱动器，用于以最少的外部元件连接天线
- 支持 ISO/IEC 14443 A/MIFARE 和 NTAG
- 读写模式下典型工作距离最远可达 50 mm，具体取决于天线尺寸和调谐
- 在读写模式下支持 MF1xxS20、MF1xxS70 和 MF1xxS50 加密
- 支持高达 848 kBd 的 ISO/IEC 14443 A 更高传输速度通信
- 支持 MFIN/MFOUT
- 通过 MFIN/MFOUT 为连接的智能卡芯片提供额外的内部电源
- 支持的主机接口
- SPI，速度高达 10 Mbit/s
- I2C 总线接口，快速模式下高达 400 kBd，高速模式下高达 3400 kBd
- RS232 串行 UART，高达 1228.8 kBd，电压电平取决于引脚电源电压
- FIFO 缓冲区处理 64 字节的发送和接收
- 灵活的中断模式
- 带低功耗功能的硬复位
- 软件模式下的掉电功能
- 可编程定时器
- 用于连接 27.12 MHz 石英晶体的内部振荡器
- 2.5 V 至 3.3 V 电源供电
- CRC 协处理器
- 可编程 I/O 引脚
- 内部自测试
应用领域
- MIFARE与NTAG前端
- 串行外设接口
- 串行UART
- I2C总线接口
