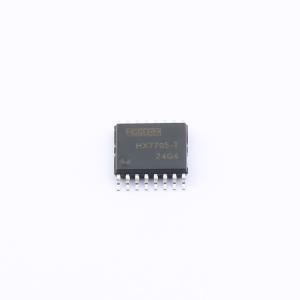

温馨提醒：图片仅供参考，商品以实物为准
HX7705-T
16位模数转换器
- 描述
- 16位A/D转换芯片，专注于低频测量领域，能够直接将传感器测量的微小信号进行高精度的A/D转换。两个全差分通道，支持SPI三线串行通讯，提供了灵活的通信接口选项。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX7705-T
- 商品编号
- C47002287
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.1015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 500Hz | |
| 通道数 | 2 | |
| 工作电压 | 3V~5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | - | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 400kHz~2.5MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 8uA | |
| 功能特性 | 软复位；同步触发；输入缓冲器；双极性输入；上电复位 |
商品概述
HX7705-T是一款16位模数转换器芯片，专注于低频测量应用，能够将传感器测量的微小信号直接进行高精度模数转换。该芯片提供两个全差分输入通道，支持SPI三线串行通信接口。其内置可配置的模拟前端增益、信号极性和更新速率，允许用户根据具体需求进行定制设置。芯片集成了自校正和系统校正功能，可有效消除器件自身及系统的增益与偏移误差，从而确保测量精度。
商品特性
- 16位Sigma-Delta模数转换器
- 双通道全差分输入
- 积分非线性小于0.003%
- 可编程增益范围：1至128
- 三线串行通信接口
- 具备模拟输入缓冲能力
- 支持3V或5V工作电压
- 在3V电压下最大功耗为1mW
- 掉电模式下最大电流为8μA
