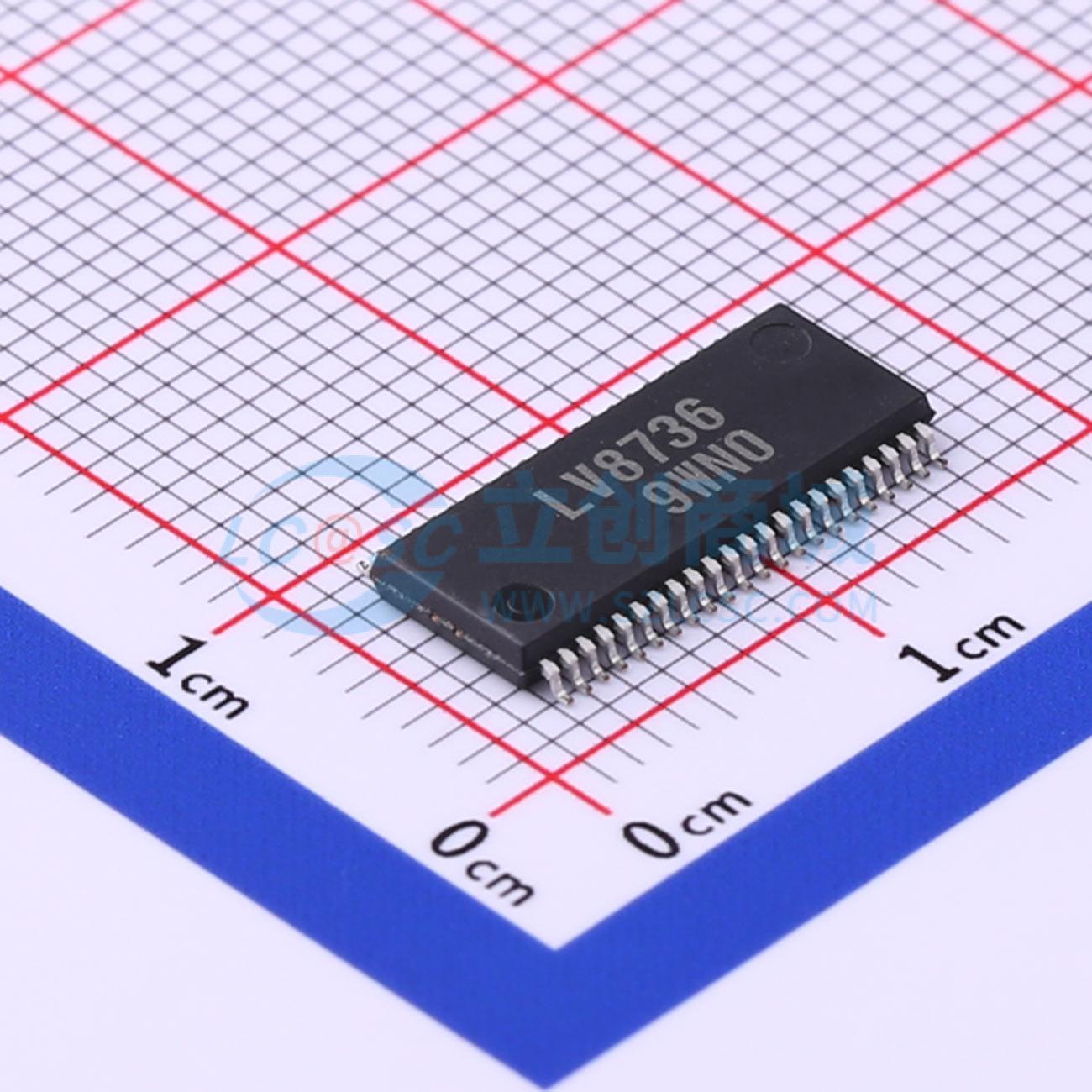

温馨提醒：图片仅供参考，商品以实物为准
LV8736V-TLM-H
LV8736V-TLM-H
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- LV8736V-TLM-H
- 商品编号
- C480699
- 商品封装
- SSOP-44-EP-5.6mm
- 包装方式
- 编带
- 商品毛重
- 0.438克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | - | |
| H桥数量 | 2 | |
| 输出电流 | - | |
| 峰值电流 | - | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 1.25Ω | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 主动制动功能；电流采样/调节功能 |
商品概述
LV8736V是一款2通道H桥驱动IC，可切换步进电机驱动器（能够进行微步驱动，支持1/8步励磁）和两个通道的有刷电机驱动器（支持电机的正转、反转、制动和待机）。它非常适合驱动办公设备和娱乐应用中使用的有刷直流电机和步进电机。
商品特性
- 集成单通道PWM电流控制步进电机驱动器（可与直流电机驱动通道2选择）
- BiCDMOS工艺IC
- 低导通电阻（上侧：0.75Ω；下侧：0.5Ω；上下侧总和：1.25Ω；Ta = 25°C，IO = 1A）
- 励磁模式可设置为整步、半步、1/4步或1/8步
- 励磁步仅通过步进信号输入推进
- 电机电流可分四档选择
- 集成输出短路保护电路（可选择锁存型或自动复位型）
- 异常状态警告输出引脚
- 内置热关断电路
- 无需控制电源
应用领域
- 办公设备
- 娱乐应用
