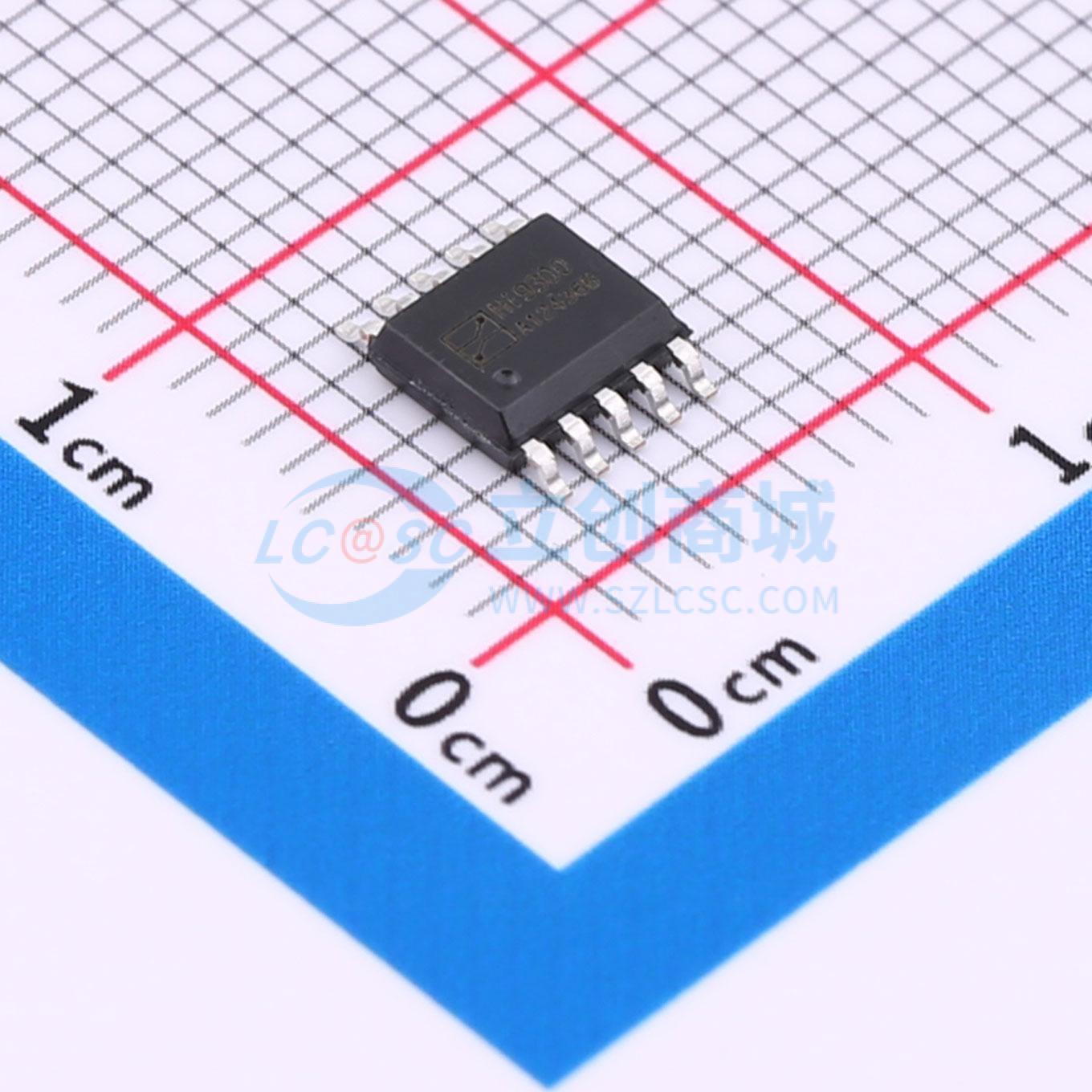

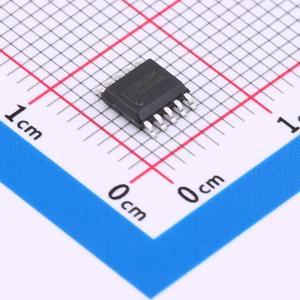

Hi9300
降压型 10A 8V~100V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 宽电压输入，快速动态响应，超低待机功耗，高转换效率，超小纹波，高精度1.5%，抖频EASY EMI
- 品牌名称
- Hichips(智芯)
- 商品型号
- Hi9300
- 商品编号
- C46638354
- 商品封装
- ESSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.1106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~100V | |
| 输出电压 | 840mV~36V | |
| 输出电流 | 10A | |
| 开关频率 | 100kHz；100kHz~300kHz | |
| 工作温度 | -40℃~+130℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.8mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；可调软启动；过流保护；EMI优化(抖频模式)；可调限流 |
商品概述
Hi9300是一款大功率输出且具备快速动态响应能力的同步降压DC-DC控制器，适用于8 - 120V电压输入情况，芯片高压端口耐压140V，性能可靠。采用专利算法控制，实现芯片快速动态响应，平衡动态和输出电压纹波的需求，以达到快速的动态响应和较低的输出纹波，同时内部集成随机序列编码抖频以优化EMI，适用于高性能的工业控制、机器人、数据通信与射频等方面的应用。采用下管MOS的Rds（on）做电流采样电阻，降低系统损耗。逐周期限流外部可调，方便灵活，无需外部环路补偿，系统简洁可靠。支持过温保护、输出短路保护、欠压保护、软启动功能，性能安全可靠。
商品特性
- 工作电压范围8 - 120V
- 超快动态响应
- 无需外部环路补偿
- 恒压精度：≤±1.5%
- 输出电压可调范围：0.9V - 48V
- 可编程逐周期过流保护
- 随机序列编码抖频
- 开关频率可调
- 可编程软启动
- 欠压保护
- 过温保护
- 输出短路保护
- 封装：ESSOP10
应用领域
- 电动自行车/摩托车转换器
- 工业控制系统
- 线性充电器电源
- 电信总线转换器
- 非隔离式PoE、IP摄像头
