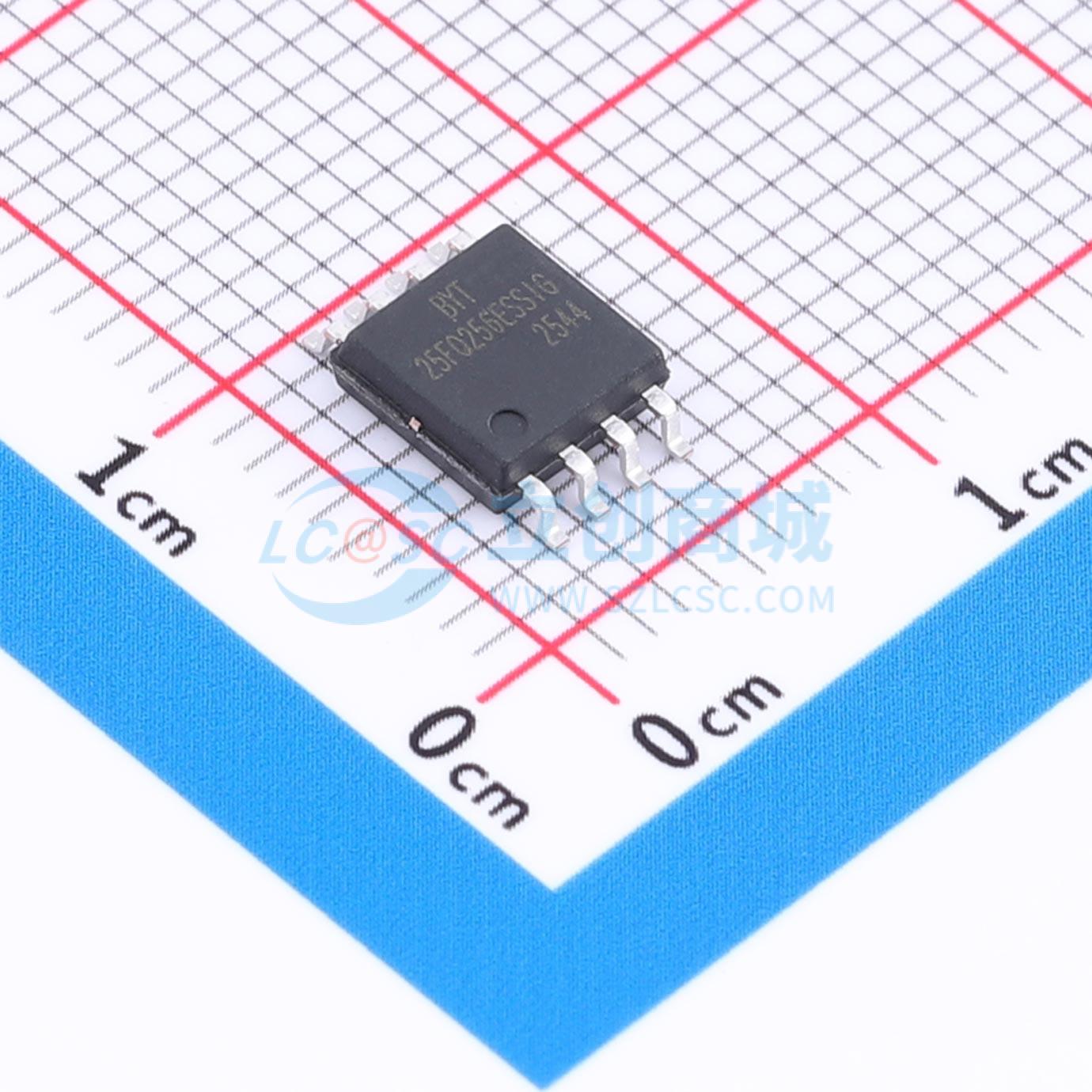

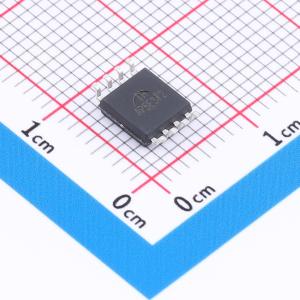

温馨提醒：图片仅供参考，商品以实物为准
BY25FQ256ESSIG
256M位串行外设接口闪存，支持双/四SPI和QPI，具备双传输速率读取功能，支持JEDEC标准制造商和设备ID及安全寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- BOYAMICRO(博雅)
- 商品型号
- BY25FQ256ESSIG
- 商品编号
- C46638715
- 商品封装
- SOP-8-208mil
- 包装方式
- 编带
- 商品毛重
- 0.2195克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | NOR FLASH |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 硬件写保护；绝对写保护；写使能锁存；软件写保护；上电复位 |
商品特性
- 串行外设接口
- 标准SPI：SCLK、/CS、SI、SO、/WP、/HOLD
- 双SPI：SCLK、/CS、IO0、IO1、/WP、/HOLD
- 四SPI：SCLK、/CS、IO0、IO1、IO2、IO3
- QPI：SCLK、/CS、IO0、IO1、IO2、IO3
- DTR（双倍传输速率）读取
- 3或4字节寻址模式
- 读取
- 允许XIP（即取即用）操作
- 支持8/16/32/64字节回绕的连续读取
- 编程
- 串行输入页面编程，最大256字节
- 编程暂停和恢复
- 擦除
- 块擦除（64/32KB）
- 扇区擦除（4KB）
- 芯片擦除
- 擦除暂停和恢复
- 高速时钟频率
- 快速读取时为133MHz
- 双I/O数据传输速率高达300Mbits/s
- 四I/O数据传输速率高达600Mbits/s
- QPI模式数据传输速率高达600Mbits/s
- DTR数据传输速率高达800Mbits/s
- 编程/擦除速度
- 页面编程时间：典型值0.3ms
- 扇区擦除时间：典型值25ms
- 块擦除时间：典型值60ms/100ms
- 芯片擦除时间：典型值45s
- 灵活架构
- 4K字节扇区
- 32/64K字节块
- 低功耗
- 典型工作电流12mA
- 典型掉电电流1uA
- 软件/硬件写保护
- 带有OTP锁的3×1024字节安全寄存器
- 可发现参数（SFDP）寄存器
- 可通过/WP引脚启用/禁用保护
- 顶部/底部、互补阵列保护
- 单个块内存保护
- 温度范围
- 商业级（-40°C ~ +85°C）
- 工业级（-40°C ~ +85°C）
- 工业级（-40°C ~ +105°C）
- 工业级（-40°C ~ +125°C）
- 循环耐久性/数据保留
- 任何扇区典型的100k次编程 - 擦除循环
- 典型20年数据保留
- 封装信息
- SOP 8 - 208mil
- SOP16 - 300mil
- WSON8 - 5×6mm
- WSON8 - 6×8mm
