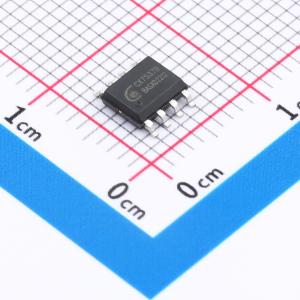

温馨提醒：图片仅供参考，商品以实物为准
CX7537BA
反激式开关电源二次侧高性能同步整流芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CX7537BX是一款高性能的二次侧同步整流芯片集成功率MOS，适用于隔离型的同步整流应用，尤其适用于充电器中对高效率的需求场合。CX7537BX通过检测集成功率MOSFET的源漏电压来决定其开关状态。CX7537BX集成了VCC欠压保护，过压钳位，以及驱动脚去干扰等技术。CX7537BX集成40V耐压MOSFET的同步整流芯片，用于替换反激式转换器的整流二极管，能够显著减少系统的发热，提升系统的转换效率。
- 品牌名称
- CXW(诚芯微)
- 商品型号
- CX7537BA
- 商品编号
- C46634829
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.066667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 同步整流控制器 | |
| 适用AC-DC架构 | 反激式 | |
| 是否内置MOS | 内置 | |
| MOS耐压 | 40V | |
| 开关频率 | 100kHz | |
| 模式支持 | QR；DCM |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 7mΩ | |
| 静态电流(Iq) | 300uA | |
| 导通时间 | 600ns | |
| 关断时间 | 1.6us | |
| 关断延时 | 50ns | |
| 工作温度 | -40℃~+85℃ |
