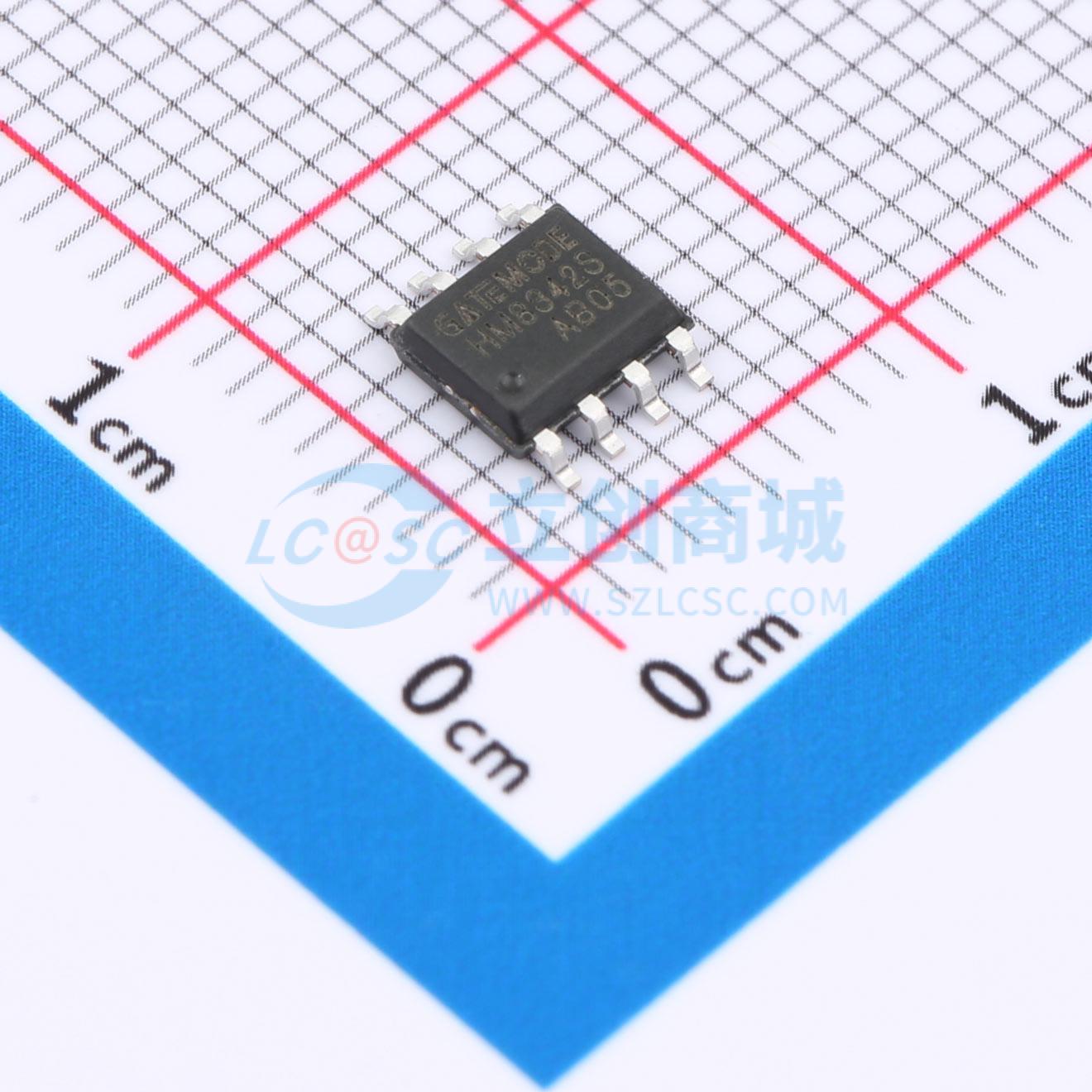

温馨提醒：图片仅供参考，商品以实物为准

HM8342S

降压型 2A 4.75V~40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 40V输入，2A输出电流，500KHz开关频率,VREF=0.8V的同步降压DC-DC芯片；具有内部软启动、热保护、过压和短路保护等功能，轻载下高效PFM模式。
品牌名称: GATEMODE(捷茂微)
商品型号: HM8342S
商品编号: C46634661
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.306667克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；过流保护；打嗝限流

商品概述

HM8342S是一款高频、同步整流、降压型开关模式转换器，内置功率MOSFET。它在宽输入电源范围内提供2A连续输出电流的紧凑解决方案，具备优异的负载和线性调整率。该器件采用同步模式工作，可在整个输出电流负载范围内实现更高效率。电流模式控制提供快速瞬态响应并简化环路稳定。保护功能包括过流保护和热关断。HM8342S仅需最少数量的常用标准外部元件，并提供SOP8-EP封装。

商品特性

4.75V至40V输入电压
0.8V至24V可调输出
高达2A的输出电流
集成170mΩ/135mΩ功率MOSFET开关
典型关断电流5 μA
效率高达93%
500KHz固定频率
轻载时进入PFM模式
内部软启动
过流保护与打嗝模式
过温保护

应用领域

分布式电源系统
汽车系统
高压电源转换
工业电源系统
电池供电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.75V~40V
	输出电压	800mV~24V
	输出电流	2A
	开关频率	400kHz~600kHz
	工作温度	-40℃~+125℃
