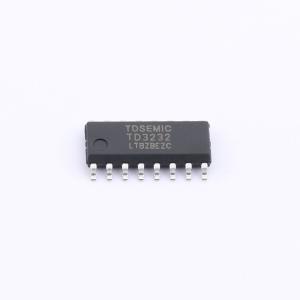

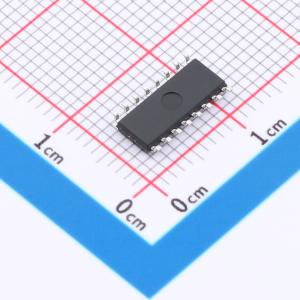

TD3232DR
3.3V - 5VD双通道RS - 232驱动器/接收器
- 描述
- TD3232包含两个驱动器、两个接收器和一个双电荷泵电路，具有±12kV IEC 61000-4-2接触放电ESD保护。该器件符合TIA/EIA-232-F标准，并提供异步通信控制器和串行端口连接器之间的电气接口。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- TD3232DR
- 商品编号
- C46614320
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.289764克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 140Kbps | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | - | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 10mA | |
| 功能特性 | 短路保护；自动电平转换 |
商品概述
TD3232DR是一款符合RS-232标准的双驱动器/接收器，采用单电源供电。其发射器的双极输出电压由内置电压倍增器通过四个1.0μF外部电容产生。该器件设计用于先进的高性能计算系统、高速电子设备以及需要高可靠性信息交换的远程对象间通信。其输入电压电平与标准CMOS和TTL电平兼容。
商品特性
- 输出电压电平与CMOS和TTL集成电路的输入电平兼容
- 符合所有EIA/TIA-232E和V.28/V.24规范
- 电源电压范围：3.0至5.5V
- 低输入电流：在25°C时为1.0μA
- 输出电流30mA
- 静电放电耐受能力不低于2kV
- 采用SOP-16封装
应用领域
- 便携式电脑
- 电池供电的RS-232系统
- 接口转换
- 低功耗调制解调器
- 终端
