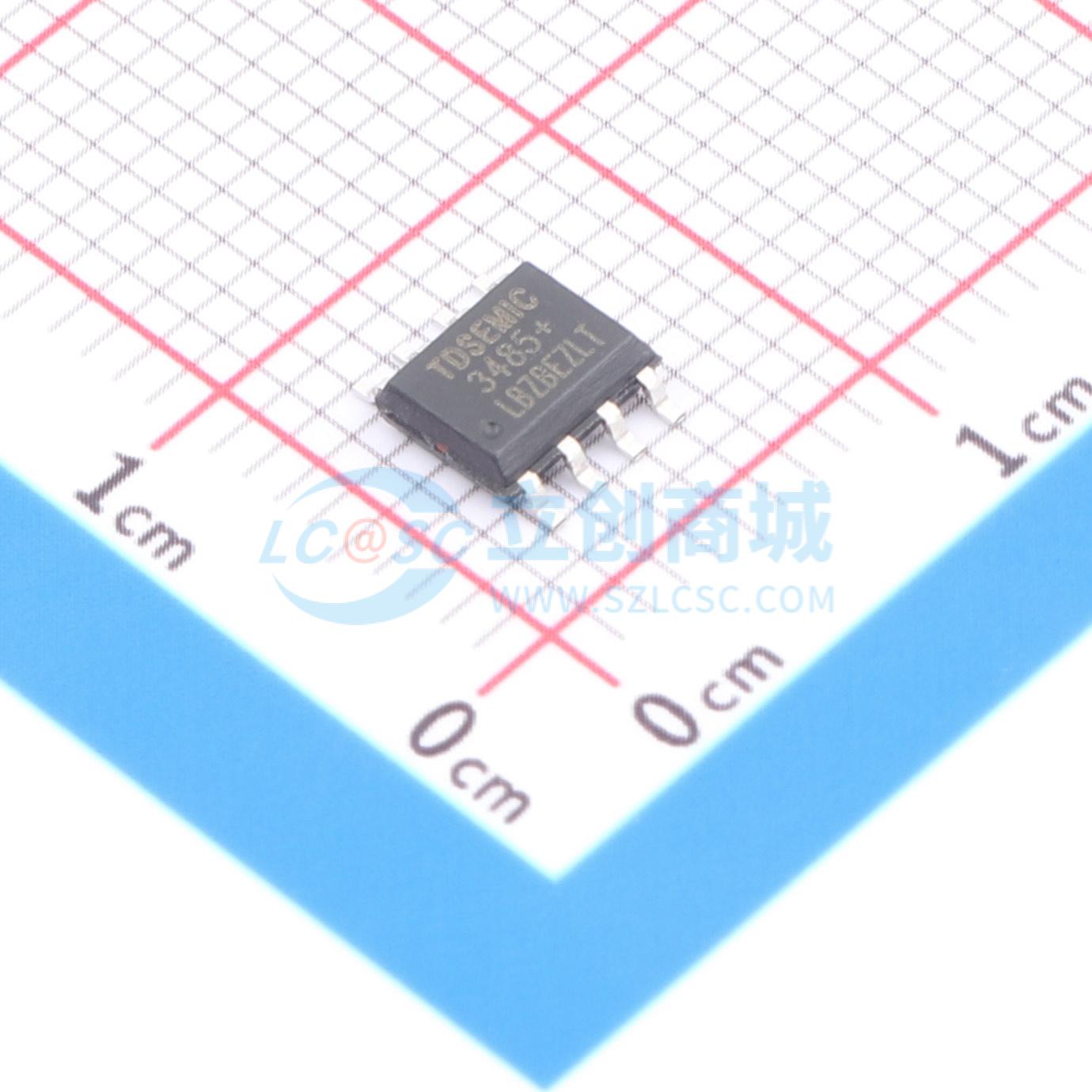

温馨提醒：图片仅供参考，商品以实物为准
TD3485DR
RS485通信接口芯片
- 描述
- 如需针对3.3V应用抗尖峰和热拔插 建议选择SP3485EEN+TD。TD3485是一款3.3V供电、半双工、低功耗的RS-485收发器，完全符合TIA/EIA-485标准。具有短路保护、过温保护、低功耗关断等功能。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- TD3485DR
- 商品编号
- C46614323
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.186054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 2.8V~4.5V | |
| 数据速率 | 12Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 520uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；使能关断；过流保护 |
商品概述
TD3485DR 是一款应用于 RS485 和 RS422 通信系统的收发器芯片，传输和接收数据的速率可达 10Mbps。该芯片采用半双工通信的 RS485 接口，具备驱动使能（DE）和接收使能（/RE）控制引脚。其接收器设计为 1/8 单位负载输入阻抗，允许总线上挂接多达 128 个负载。ESD 防护等级为 1K（若产品需热插拔，请增加外部保护器件）。
商品特性
- 三态输出
- 半双工通信
- A、B 端短路保护
- SOP8封装
应用领域
- 低功耗 RS485&RS422 接收器
- 电表、水表、燃气表
- 电平转换
- 门禁与安防系统
