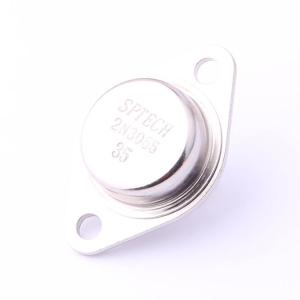

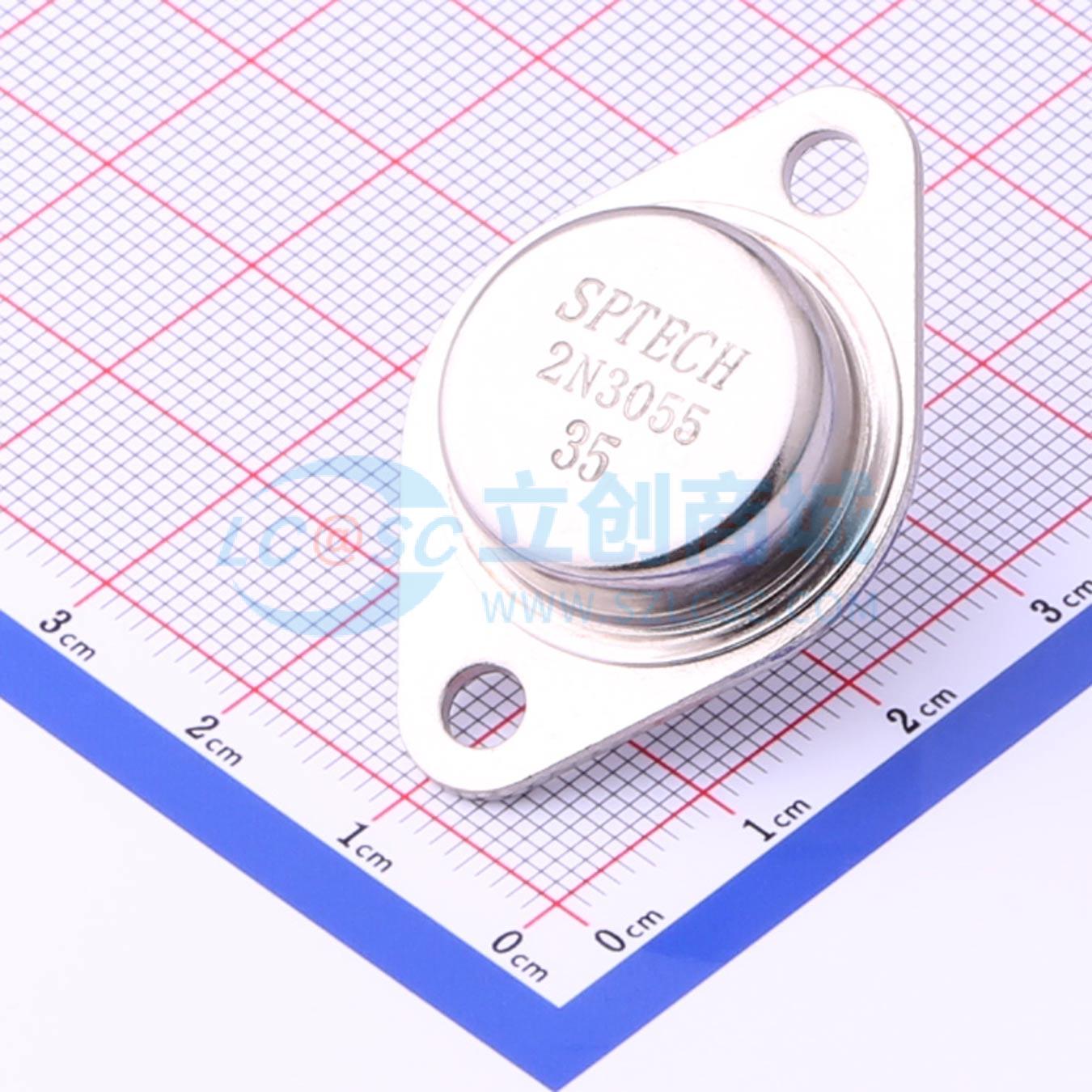

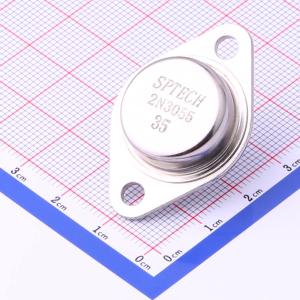

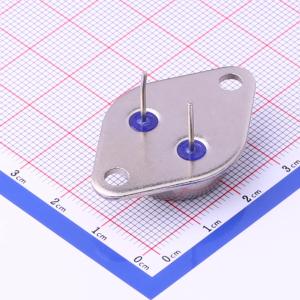

2N3055
2N3055
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计适用于高功率音频、步进电机和其他线性应用。它也可用于电源开关电路，如继电器或电磁阀驱动器，DC-DC转换器，逆变器，或电感负载。
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2N3055
- 商品编号
- C479997
- 商品封装
- TO-3
- 包装方式
- 盒装
- 商品毛重
- 10.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 15A | |
| 集射极击穿电压(Vceo) | 60V | |
| 耗散功率(Pd) | 115W |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 5@10A,4V | |
| 特征频率(fT) | 2.5MHz | |
| 集电极截止电流(Icbo) | - | |
| 集射极饱和电压(VCE(sat)) | 3V@10A,3.3A | |
| 工作温度 | -65℃~+150℃@(Tj) |
商品概述
- 出色的安全工作区
- 直流电流增益 - hFE = 20 - 70（@ IC = 4A）
- 集电极 - 发射极饱和电压：VCE(sat) = 1.1V（最大值）@ Ic = 4A
- 与MJ2955型互补
应用领域
- 专为通用开关和放大器应用设计
