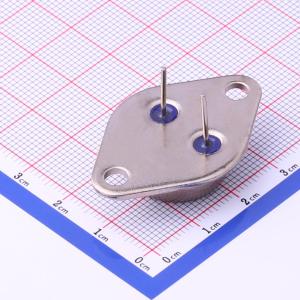

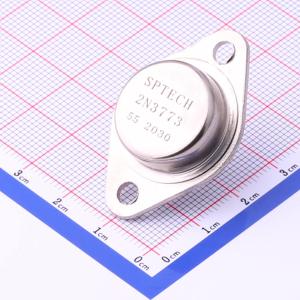

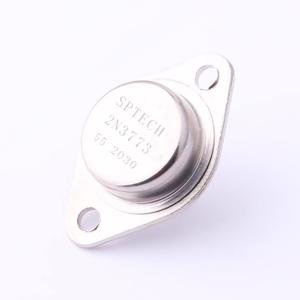

温馨提醒：图片仅供参考，商品以实物为准
2N3773
NPN 电流:16A 电压:140V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 专用于高功率音频，磁盘头定位器和其他线性应用，也可用于电源开关电路，如继电器或螺线管驱动器，DC-DC转换器或逆变器
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2N3773
- 商品编号
- C479998
- 商品封装
- TO-3
- 包装方式
- 托盘
- 商品毛重
- 9.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 16A | |
| 集射极击穿电压(Vceo) | 140V | |
| 耗散功率(Pd) | 150W | |
| 直流电流增益(hFE) | 60@8A,4V | |
| 特征频率(fT) | - |
| 属性 | 参数值 | |
|---|---|---|
| 集电极截止电流(Icbo) | - | |
| 集射极饱和电压(VCE(sat)) | 4V@16A,3.2A | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 7V | |
| 数量 | 1个NPN | |
| 配置 | 独立式 |
商品概述
- 出色的安全工作区
- 高直流电流增益 - h_{FE} = 15（最小值）@ I_C = 8A
- 低饱和电压 - VCE(sat) = 1.4V（最大值）@ IC = 8A
- 与2N6609型互补
应用领域
- 专为高功率音频、磁盘磁头定位器和其他线性应用而设计，也可用于功率开关电路，如继电器或螺线管驱动器、DC - DC转换器或逆变器。
