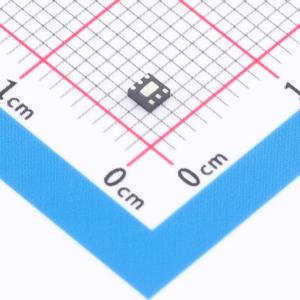

BCT1013ELT-TR
降压型 1.2A 2.5V~5.5V
- 描述
- 是高效率、高频同步 DC-DC 降压转换器。100% 占空比特性提供低压差运行，可延长便携式系统中的电池寿命。内部同步开关提高效率，无需外部肖特基二极管。在关断模式下，输入电源电流小于 1μA。集成了电流限制、输出短路保护和热保护。采用绿色 SOT23-5、DFN2x2-6L 封装，工作环境温度范围为-40°C 至 +85°C。
- 品牌名称
- BROADCHIP(广芯电子)
- 商品型号
- BCT1013ELT-TR
- 商品编号
- C46609655
- 商品封装
- DFN-6L-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.04744克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 1.2A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护；输出放电 |
商品概述
BCT1013是一款高效率、高频率的同步直流-直流降压转换器。其100%占空比特性支持低压差工作模式，可延长便携式系统的电池寿命。内部集成的同步开关提高了效率，并无需外部肖特基二极管。在关断模式下，输入电源电流小于1μA。该器件集成了电流限制、输出短路保护和热保护功能。BCT1013采用绿色SOT23-5和DFN2x2-6L封装，工作环境温度范围为-40℃至+85℃。
商品特性
- 2.5V~5.5V输入电压范围
- 1.2A输出电流
- 1.5MHz开关频率，最小化外部元件需求
- 效率高达95%
- 在压差操作时支持100%占空比
- 输出电压可低至0.6V
- 无需肖特基二极管
- 内部软启动
- 输出短路保护
- 当EN为低电平时输出自动放电
- 热保护
- SOT23-5、DFN2x2-6L封装
应用领域
- 手机及智能手机
- 便携式仪器
- 数码相机
- 机顶盒
- 液晶电视
