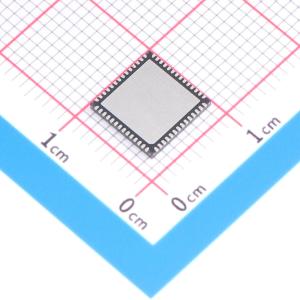

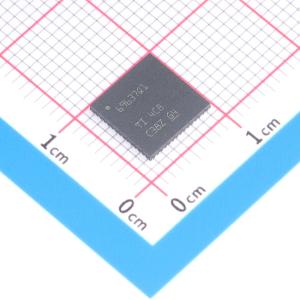

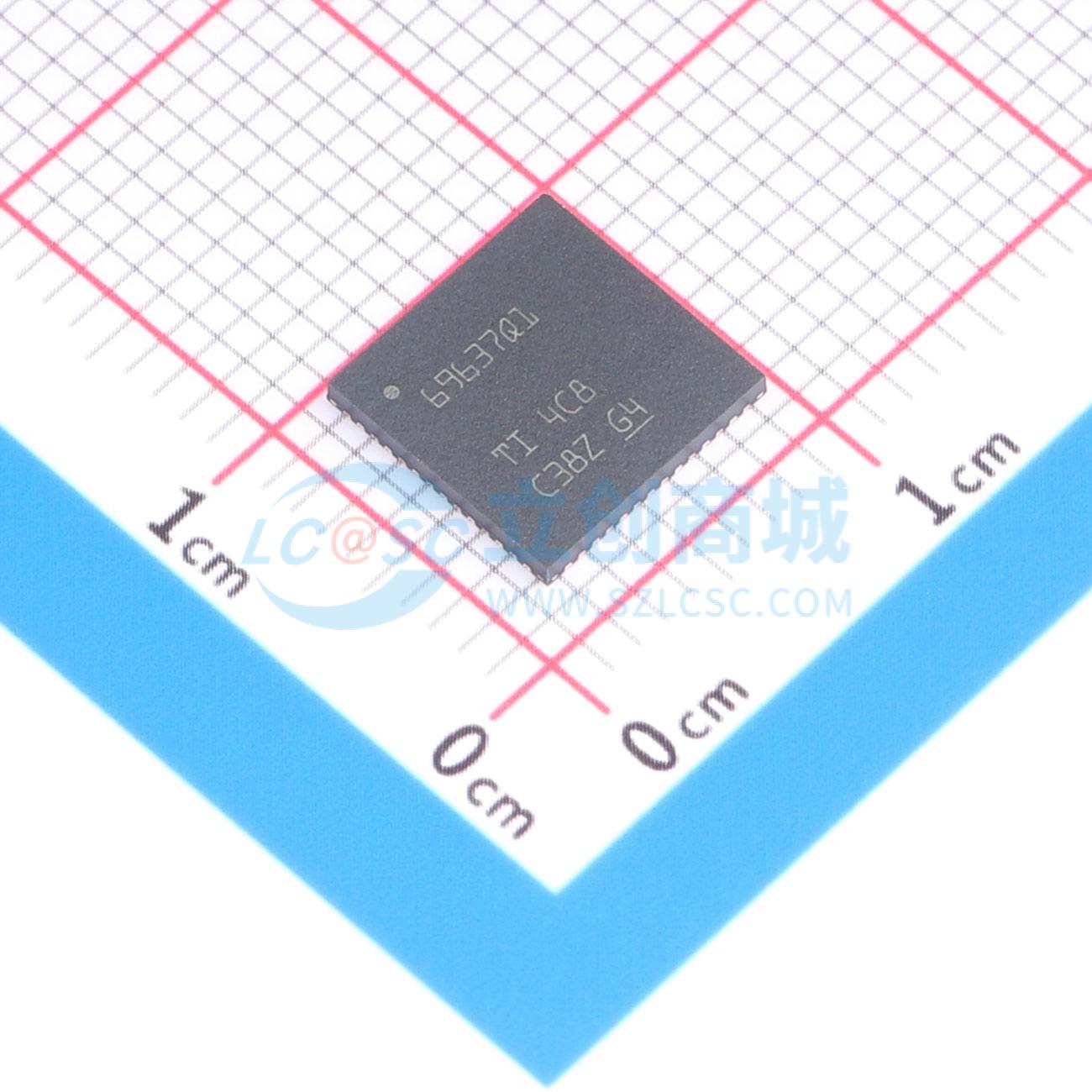

TLC69637QRTQRQ1

TLC69637-Q1是一款带有48路恒流吸通道的LED驱动器，最高可提供16位独立像素级LED PWM控制。每个通道额外实现了7位点校正（DC），用于控制峰值电流。每个器件通过串行外设接口（SPI）共享数据流，最多支持511台器件连接。该接口与同组LED驱动器软件兼容，可应用于基于LED电流和LED总数的不同应用场景。为优化整体系统功率效率，该器件配备自适应顶电压控制（AHVC）方案，用于优化每个通道和器件的顶电压。仅需将菊花链最后一个器件的OUT47引脚编程为FB引脚，即可优化DC/DC的LED供电电压。TLC69637-Q1为LED、电流吸、通信和器件本身配备诊断功能。

• AEC-Q100合格适用于汽车应用
• 功能安全可用，有文档可辅助功能安全系统设计
• 集成48个电流吸
• 可编程16位PWM/混合调光
• 可编程7位模拟点校正（DC）
• 最大输出电流为100mA，最大输出电压为16V
• 集成33MHz振荡器
• 500Hz下实现16位PWM输出
• 增强频谱（ES）PWM刷新率大于20KHz
• 高速通信采用串行外设接口（SPI）
• 数据速率最高可达17Mbps
• 自适应顶电压控制（AHVC）优化功率效率
• 具备器件省电模式（PSM）
• 接口支持可编程缓冲驱动能力，用于EMI抑制
• 电流吸支持移相/扩频，用于EMI抑制
• 具备LED开路/短路检测、健康检查保护诊断
• 具备电流吸邻引脚短路检测、健康检查保护诊断
• 具备接口CRC错误、命令错误、超时错误诊断
• 具备器件欠压保护、ISET超出范围保护、热关断保护

• 汽车中央信息显示屏
• 汽车组合仪表显示屏
• 汽车抬头显示
